www.综合_亚洲精品午夜久久久_精品第一国产综合精品aⅴ_欧美福利一区二区三区_欧美freesextv_香港久久久电影_国产午夜精品福利

軟包電池測試分析報告

    1、測試對象

    針對2只軟包電池，進行外觀尺寸、電化學(xué)性能、電池設(shè)計、材料成分等綜合測試。充電截止電壓4.2V，放電截止電壓2.75,分容、低溫、安全以1C電流測試，循環(huán)以3C電流測試。

    2、外觀尺寸


         1#電池長118mm，寬40mm，厚10mm，內(nèi)阻1.7mΩ，電壓3.812V。

    3、分容性能

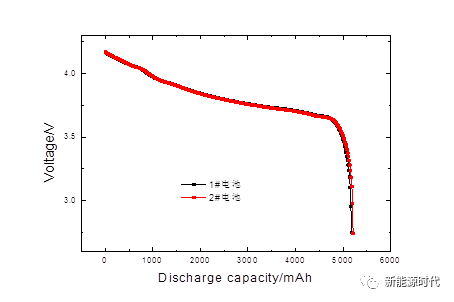

         1#電池1C放電容量5178.6mAh，充電恒流比91.41%，放電中值電壓3.7906V，2#放電容量5215.0 mAh，充電恒流比91.87%，放電中值電壓3.7868V。電池重量118.39g，能量密度166.80wh/kg。電池電壓平臺較高。

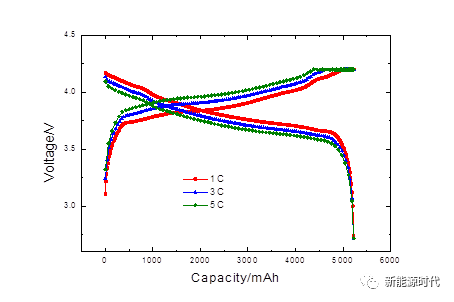

    4、倍率性能

         2#電池0.5C放電5243.6mAh，1C放電5220.8 mAh，3C放電5220.9 mAh，5C放電5222.4 mAh。充電恒流比1C 95.57%，3C 88.56%，5C 84.05%。5C放電后未鼓包，5C/1C容量保持率99.60%，電池有良好的倍率放電性能。

    5、低溫性能

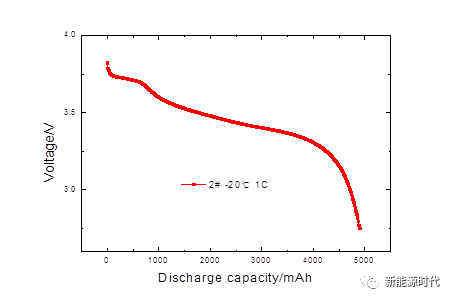

    軟包電池2#低溫-20℃ 1C放電容量4904.4mAh，放電中值電壓3.4378V，相比常溫容量保持率93.66%，電池有優(yōu)異的低溫放電性能。

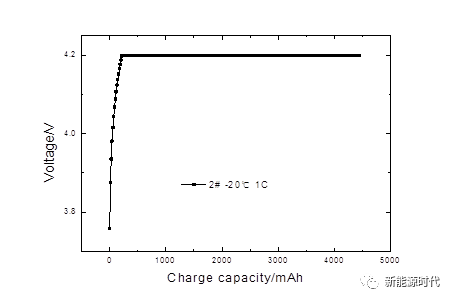

    軟包電池2#低溫-20℃ 1C充電容量4443.6mAh，相比常溫容量保持率84.99%，充電恒流比4.87%。低溫充電性能一般。

    6、循環(huán)性能

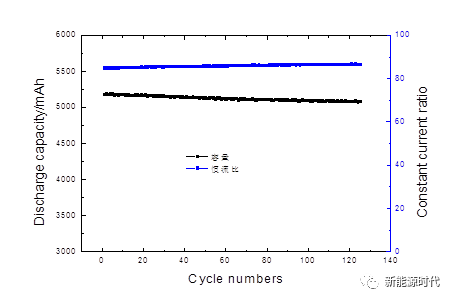

   軟包1#電池3C循環(huán)125次容量保持率98.14%，充電恒流比86.65%，該電池有良好的循環(huán)性能。

   7、安全性能

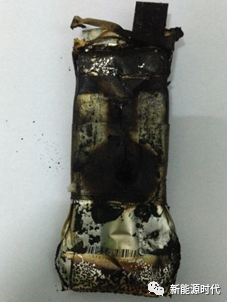

   對循環(huán)完的1#電池以1C電流充滿電，再做針刺測試。結(jié)果顯示電池起火，冒濃煙，最高溫度396℃。

   8、拆解分析

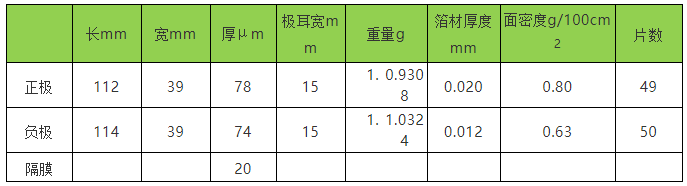

   對2#電池進行拆解分析，極片尺寸信息見下表。


    電池由49片正極和50片負極折疊而成，正極厚78μm，面密度0.80，負極厚74μm，面密度0.63。鋁箔厚20μm，銅箔厚12μm，隔膜20μm。該電池采用低面密度、加厚銅箔鋁箔設(shè)計，因而有良好的倍率性能和循環(huán)性能。

    9、材料成分分析

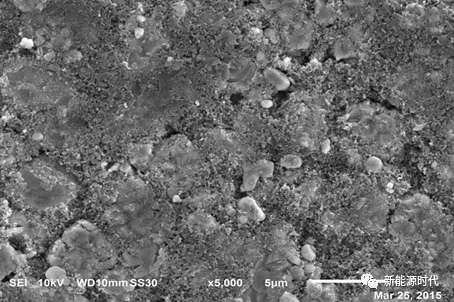

正極片3000倍

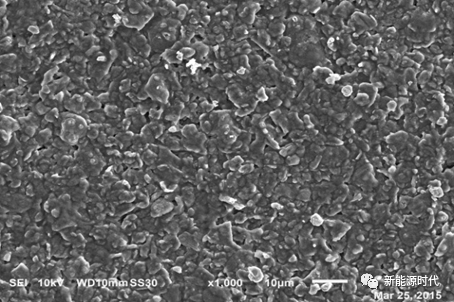

負極片1000倍


    從SEM圖片可看出，正極活性物質(zhì)材料一次顆粒在1μm左右，顆粒之間團聚成球形，表面包覆有SP顆粒。負極活性物質(zhì)被SEI膜和鋰的氧化物包覆，呈片狀，可以排除中間相碳微球。

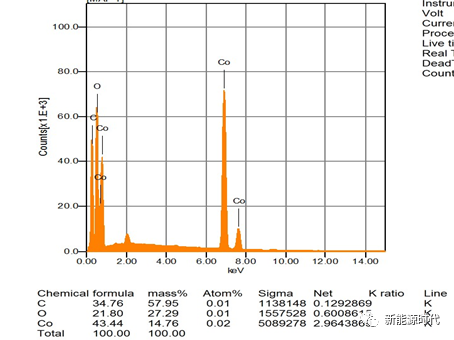

    根據(jù)EDS結(jié)果，正極片面掃顯示只有C/Co/O三種元素，可以確定為LiCoO₂材料。

    最終結(jié)論：兩只軟包電池有良好的一致性，能量密度較高達166.80wh/kg，電池有優(yōu)異的低溫放電性能和倍率性能，循環(huán)性能良好。經(jīng)鑒定，電池為鈷酸鋰電池。
