www.综合_亚洲精品午夜久久久_精品第一国产综合精品aⅴ_欧美福利一区二区三区_欧美freesextv_香港久久久电影_国产午夜精品福利

      鎳鈷錳酸鋰（NMC）和鎳鈷鋁酸鋰（NCA）三元正極材料能提供較高的能量密度和功率密度，已經(jīng)廣泛應(yīng)用于新能源汽車動力電池。近日單晶高鎳三元材料的工程化研究獲得新進(jìn)展。



      近日，上海交通大學(xué)李林森特別研究員和馬紫峰教授等人與美國萊斯大學(xué)（Rice University）的Tang Ming（唐銘）教授合作，在能源材料領(lǐng)域知名期刊《Energy Storage Materials》上發(fā)表了題為“Single-Crystal Nickel-Rich Layered-Oxide Battery Cathode Materials: Synthesis, Electrochemistry, and Intra-Granular Fracture”的最新研究成果。論文第一作者為上海交通大學(xué)化學(xué)化工學(xué)院博士研究生錢冠男，李林森、唐銘和馬紫峰為該論文共同通訊作者。



       鎳鈷錳酸鋰（NMC）和鎳鈷鋁酸鋰（NCA）三元正極材料能提供較高的能量密度和功率密度，已經(jīng)廣泛應(yīng)用于新能源汽車動力電池。目前，商業(yè)化的三元正極材料大多是由納米級別一次顆粒團聚形成的10微米左右的二次球型多晶材料。多晶NMC內(nèi)部存在大量晶界（grain boundary）。在電池充放電過程中，由于各向異性的晶格變化，多晶NMC容易出現(xiàn)晶界開裂，導(dǎo)致二次顆粒發(fā)生破碎，比表面積和界面副反應(yīng)快速增加 （圖1），導(dǎo)致電池阻抗上升，性能快速下降。

圖 1. 多晶和單晶NMC正極材料中顆粒破碎及其與電化學(xué)性能相關(guān)性的示意圖



       單晶型三元材料內(nèi)部沒有晶界，可以有效應(yīng)對晶界破碎及其導(dǎo)致的性能劣化問題，本研究團隊開發(fā)一種新型的單晶材料合成工藝，制備出單晶型NMC三元正極材料。本工作采用原位XRD和非原位SEM對制備過程觀測，優(yōu)化煅燒溫度、鋰化比、水洗工藝等反應(yīng)參數(shù)，制備得到性能優(yōu)異的622型和811型單晶NMC。與商品多晶三元材料相比，單晶三元材料在常溫和高溫下均具有更好的循環(huán)穩(wěn)定性。（圖2）團隊進(jìn)一步研究了單晶NCM內(nèi)部裂紋生長和單晶的問題。通過斷裂力學(xué)分析，估算了單晶內(nèi)部裂紋生長的參數(shù)條件以及單晶發(fā)生內(nèi)部開裂的臨界尺寸值；通過電化學(xué)實驗及離子束切割，闡述了電池充電電壓、電化學(xué)相變、材料脫鋰量與單晶內(nèi)部裂紋的關(guān)系，以及裂紋生長取向性問題。研究表明，在正常充放電電壓范圍內(nèi)（2.8-4.3 V vs Li+/Li），經(jīng)過1000次充放電循環(huán)，單晶型三元材料顆粒不發(fā)生破碎；但是，在過充的條件下（例如，充電至4.7 V, 每個結(jié)構(gòu)單元取出 >0.84 Li+），單晶NMC顆粒也會發(fā)生顆粒內(nèi)破碎。本工作為單晶型高鎳三元材料的進(jìn)一步研發(fā)提供了理論依據(jù)和模型材料。

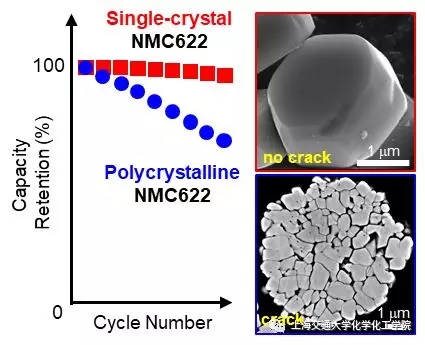

圖2. 單晶NMC正極材料的電化學(xué)循環(huán)和機械穩(wěn)定性優(yōu)于多晶NMC



       在基礎(chǔ)研究指引下，本團隊加強工程化技術(shù)開發(fā)，依托上海電化學(xué)能源器件工程技術(shù)研究中心，設(shè)計開發(fā)出單晶三元材料公斤級中試生產(chǎn)線，順利生產(chǎn)出合格的622型單晶NMC和Ni83材料，并已經(jīng)與包括萬向A123 等國際知名電池企業(yè)展開初步合作，為單晶高鎳三元材料的工程化奠定良好的基礎(chǔ)。（圖3）

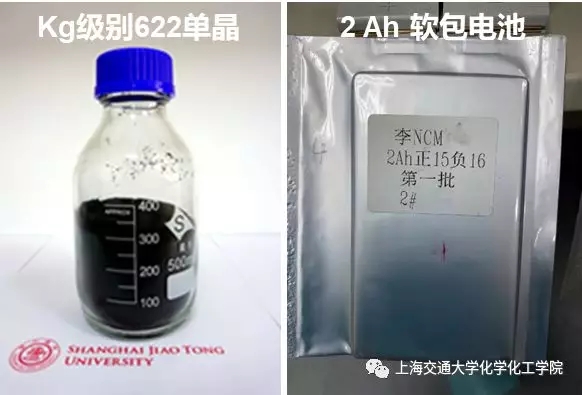

圖3. 公斤級622型單晶NMC正極材料及Ah級軟包全電池



       這項工作得到國家特聘青年專家計劃、國家自然科學(xué)基金和中國石化科技發(fā)展基金等項目支持。
