www.综合_亚洲精品午夜久久久_精品第一国产综合精品aⅴ_欧美福利一区二区三区_欧美freesextv_香港久久久电影_国产午夜精品福利



       鋰離子電池（LIBs）目前仍然受限于溫度的影響，在低溫時主要面臨充電以及快速充電的問題，高溫時LIBs的循環穩定性仍待解決。低溫條件下主要歸因于電極、電解液和固體電解質界面（SEI）內的Li+ 擴散速率緩慢，這對 LIBs 在低溫下的快速充電構成了重大障礙。此外，由于石墨負極的工作電位低導致其在零下溫度時內阻增大，由此引起的電位極化使得鋰容易析出，導致充電容量小，無法充電，甚至存在安全隱患。高溫條件下，負極在高溫下循環能力不佳主要是由于電解質的不穩定性增加，其中SEI 無法避免在高電位下被電解液氧化分解，導致電極循環的不穩定和電解液的快速消耗。因此，為了在較寬的溫度下實現良好的性能，LIBs 中的電極材料需要在零下溫度具有良好的 Li+電導率，并在高溫度下也具有穩定的 SEI。



       基于此，華南理工大學的朱敏和胡仁宗介紹了一種新型的 SnO2-LiF-石墨（SLG）三元復合材料被用于高低溫下鋰離子電池的負極。其中SnO2由于在低溫下存在從 β-Sn 到 α-Sn 的多晶相轉變，因此在低溫下具有優異的鋰離子擴散動力學。少量的 LiF 添加劑有望支持優異的 Li+ 擴散，并在負極表面形成穩定的無機為主的 SEI 層，這有利于承受循環過程中負極材料的體積膨脹。石墨為電荷轉移過程提供高電子導電性，并與穩定的 SEI 層一起作為屏障，防止Sn相的聚集和粗化。以上優勢使得SLG負極在碳酸丙烯酯電解質（1 M LiFP6 in EC:PC：EMC=1:1:8 vol% with 5wt% FEC）時，在電流密度100 mA g-1和 60°C溫度條件下提供超過 900mAh g-1的穩定容量；在 -10°C時保持了 823.9 mAh g-1的容量。當使用基于四氫呋喃的電解質（LiPF6-THF/2Me-THF）時，SLG負極在 -40°C 和 -50°C 溫度下仍然能夠分別提供780.4和637.2 mAh g-1 的容量。相關論文以題為“LiF-Induced Stable Solid Electrolyte Interphase for a Wide Temperature SnO2-Based Anode Extensible to -50°C”發表在Advanced Energy Materials。

       具體來說，作者通過球磨法，將含有 2.88 g SnO2、1 g 石墨和 0.12 g LiF的混合粉末以 7.2:2.5:0.3 的重量比在純氬氣環境下研磨成均勻的 SnO2 -LiF-G 復合物。球磨的條件為：球:粉重量比25:1并在 1200 rpm 下進行20 小時。這項工作表明，基于SnO2 的負極材料可以使鋰離子電池在全天候溫度下安全、長壽命地運行，尤其有助于進一步推廣于具有優異性能的低溫充電能力的電池。（文： Navigator）

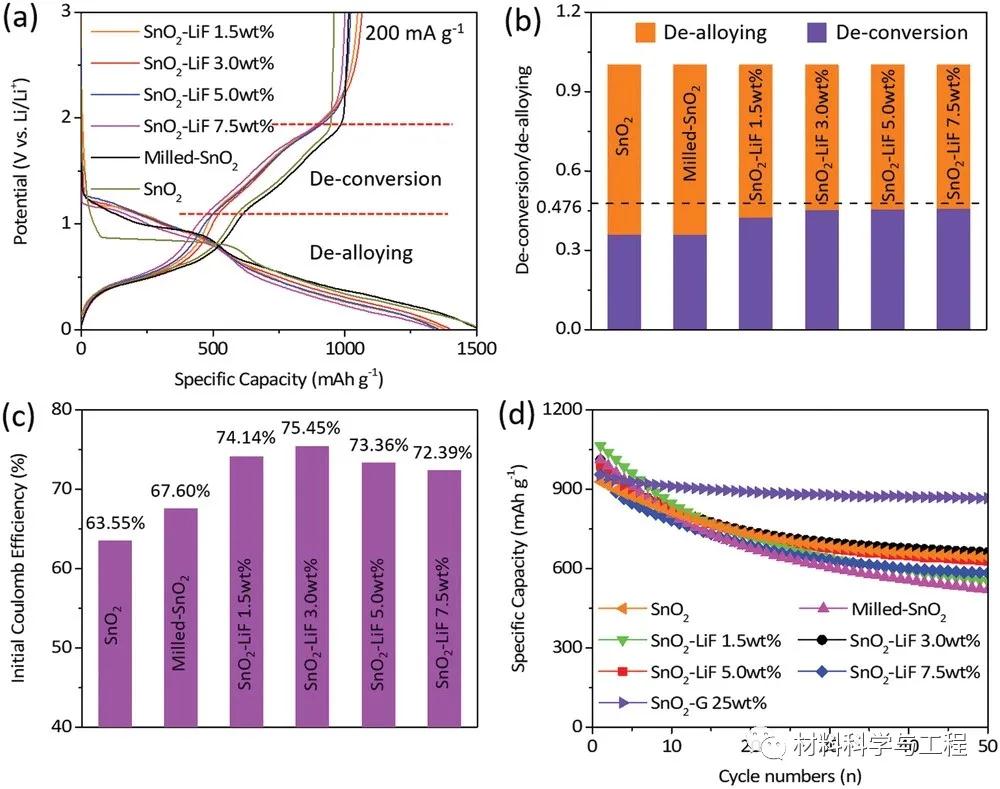

圖1. a) 初始充放電曲線，b) 初始充電時的脫轉化反應/脫合金反應容量比，以及 c) SnO2、研磨SnO2和 SnO2 -LiF 雜化物的初始庫侖效率LiF 含量；d)具有不同 LiF 含量的 SnO2、研磨SnO2、SnO2 -G 和 SnO2 -LiF 混合物的循環性能。

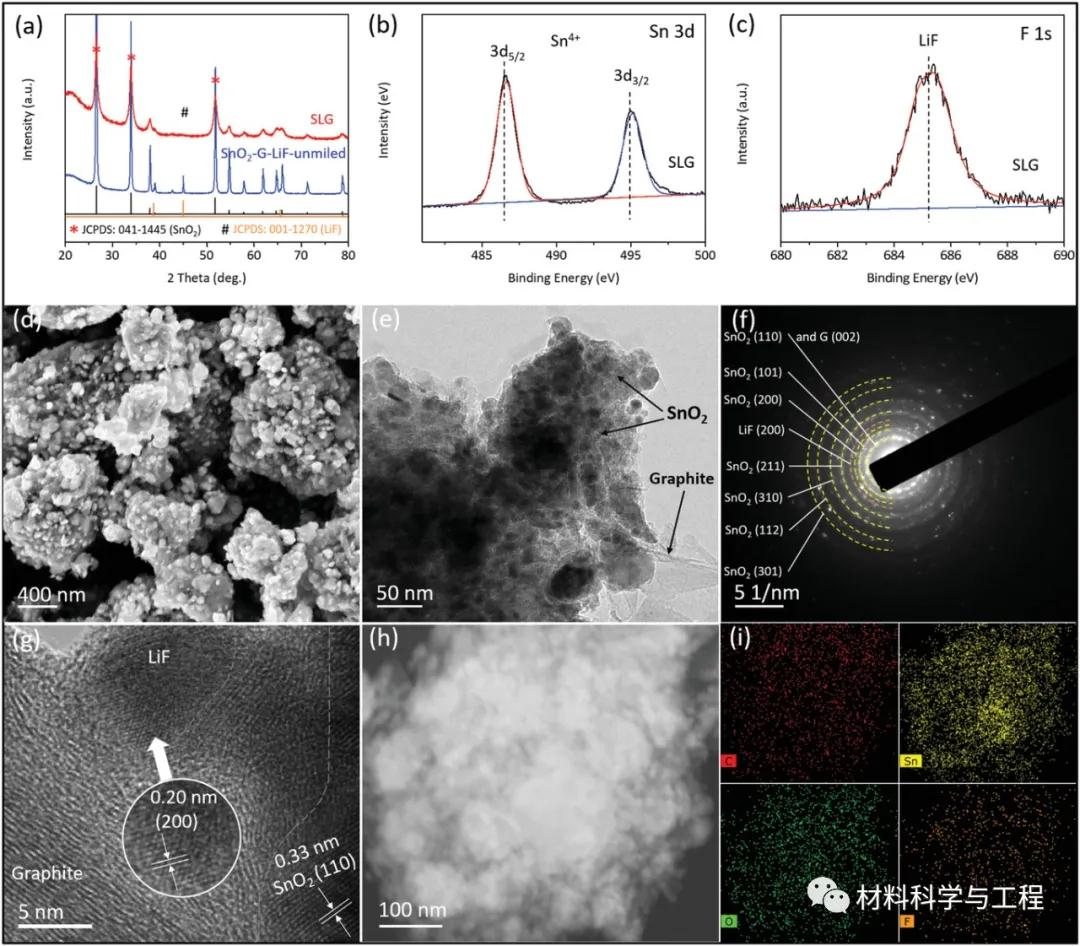

圖2. a) SLG 和未研磨的 SnO2 -LiF-石墨混合粉末的XRD 圖，b) Sn 3d 和 c)SLG 復合材料的 F 1s 光譜；d) SEM、e) TEM、f) SAED 和 g)SLG 復合材料的 HRTEM 圖像；h,i) SLG 復合材料的 HAADF 和 EDS 元素映射圖像。

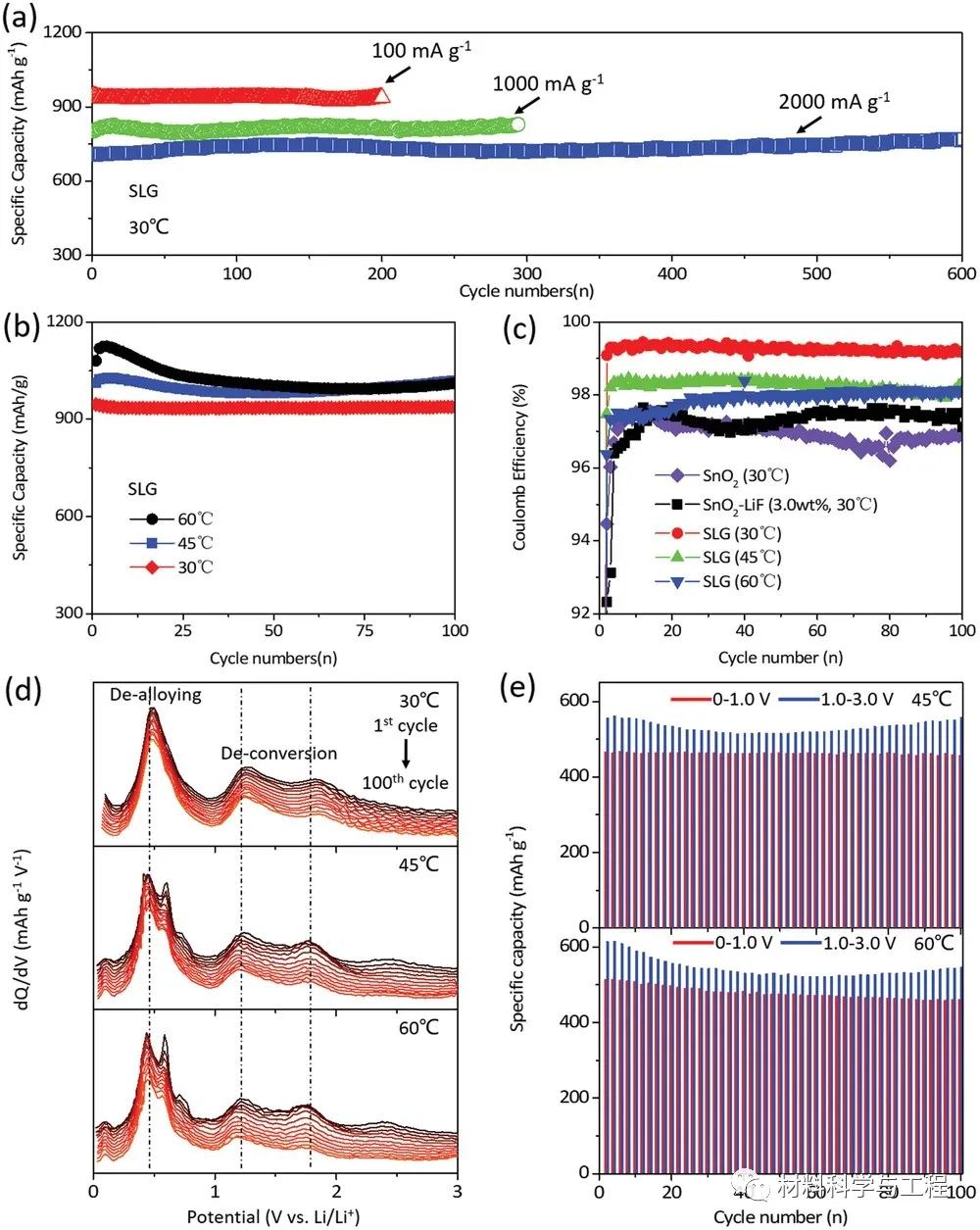

圖3. a) SLG電極在30°C下不同電流速率下的循環穩定性；b)SLG 電極在 30、45 和 60 °C 下的循環穩定性；c)SnO2、SnO2 -LiF 3.0 wt% 和 SLG 電極在不同溫度下的庫侖效率；d) SLG 電極在 30、45 和 60 °C 下的微分容量與電位曲線；e) 對于在45 和 60 °C 下運行的 SLG 電極，可逆容量與循環次數的關系在不同電壓區間 0.01-1.0 V 和 1.0-3.0 V

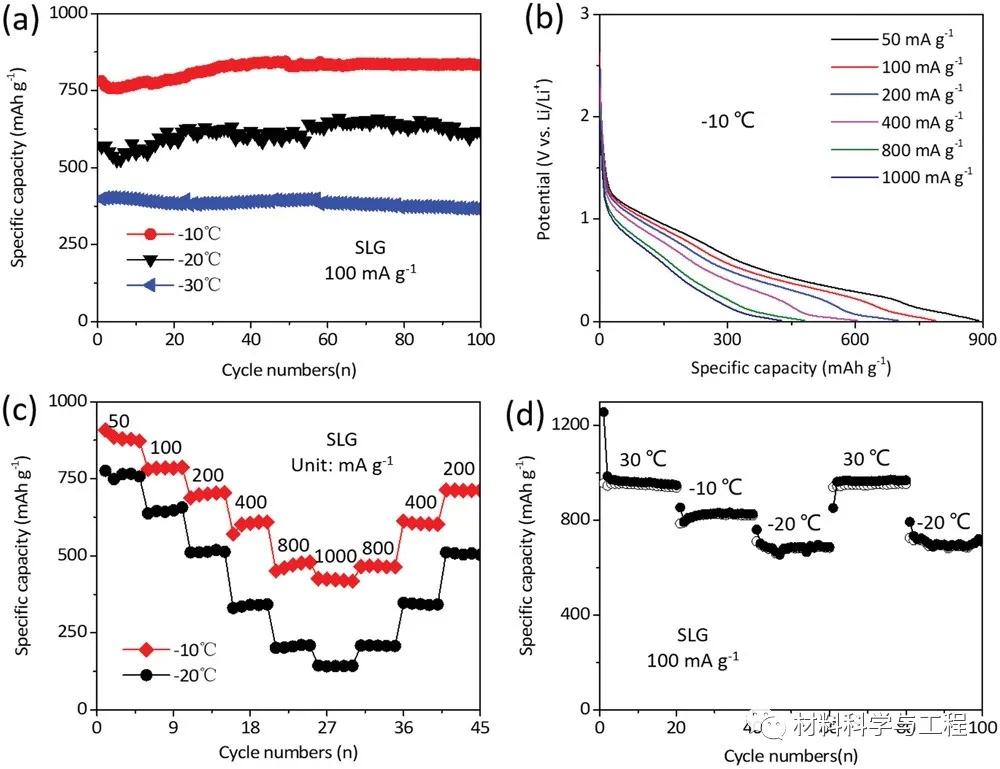

圖4. a) SLG電極在-10、-20和 -30°C下的循環性能；b) SLG電極在 -10℃下不同倍率的放電曲線。c) SLG 電極在 -10 和 -20 °C 下的倍率性能；d)SLG 電極在 30 至 -20 °C 和 100 mA g-1 的連續溫度變化下的充電和放電容量。

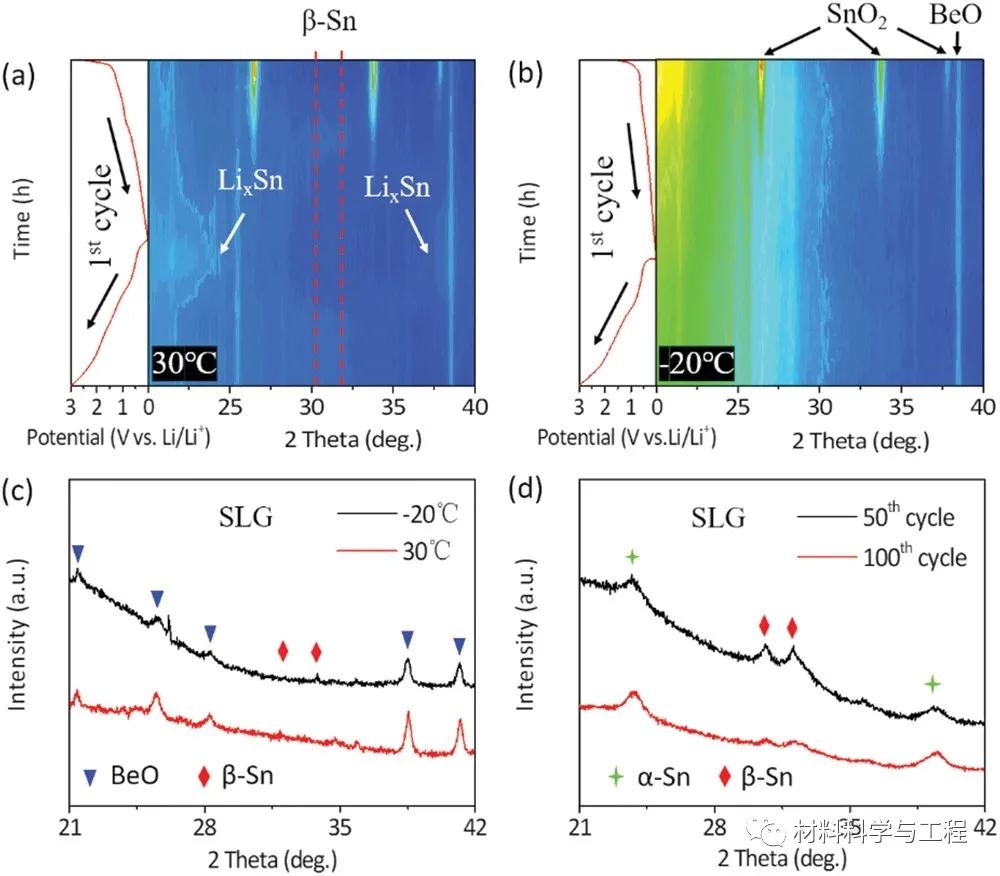

圖5. a,b) 在 30 和 -20°C 的初始循環期間，SLG 的原位 XRD 輪廓和相關的充電/放電曲線；c) SLG電極在 -20°C和加熱至30°C后在1.0 V電壓下完成的原位XRD測試；d）SLG電極在-10°C下在紐扣電池中循環50次和100次后，在1.0 V電壓下的非原位XRD圖譜。

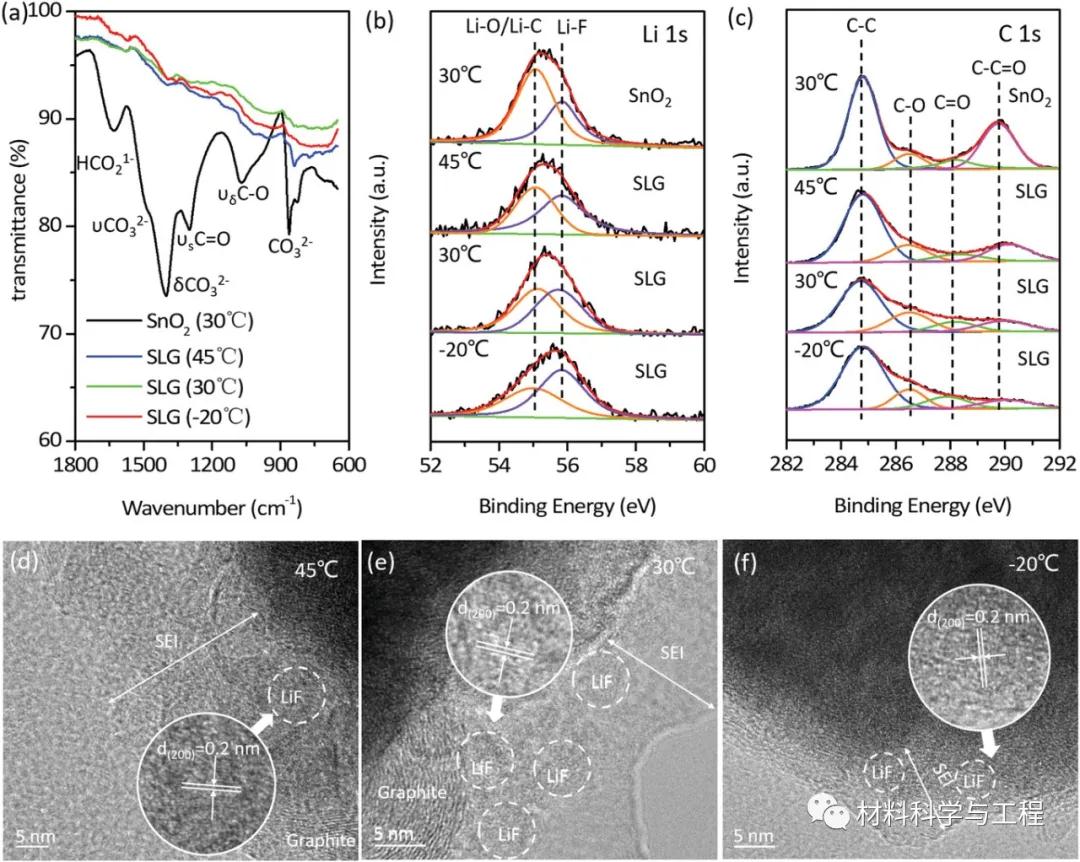

圖6. a-c) SnO2、SLG電極在不同溫度下循環后的FTIR光譜、Li 1s和C 1s光譜；d-f)SLG 電極在 45、30 和 -20°C 下循環后的 HRTEM 圖像。

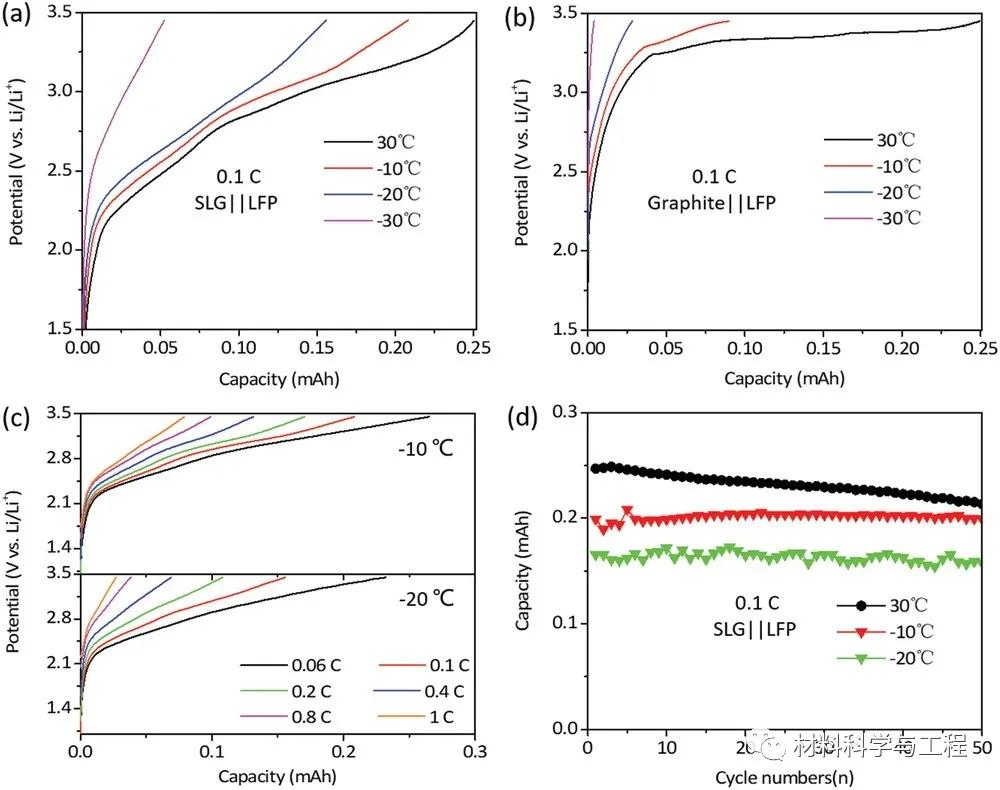

圖7. a) SLG||LFP 和 b) 石墨||LFP 全電池在 30、-10、-20 和 -30°C 下的充電曲線；c) SLG||LFP全電池在 -10℃ 和 -20℃ 不同倍率下的充電曲線；d) SLG||LFP 全電池在-20、-10和30°C 下的循環性能。

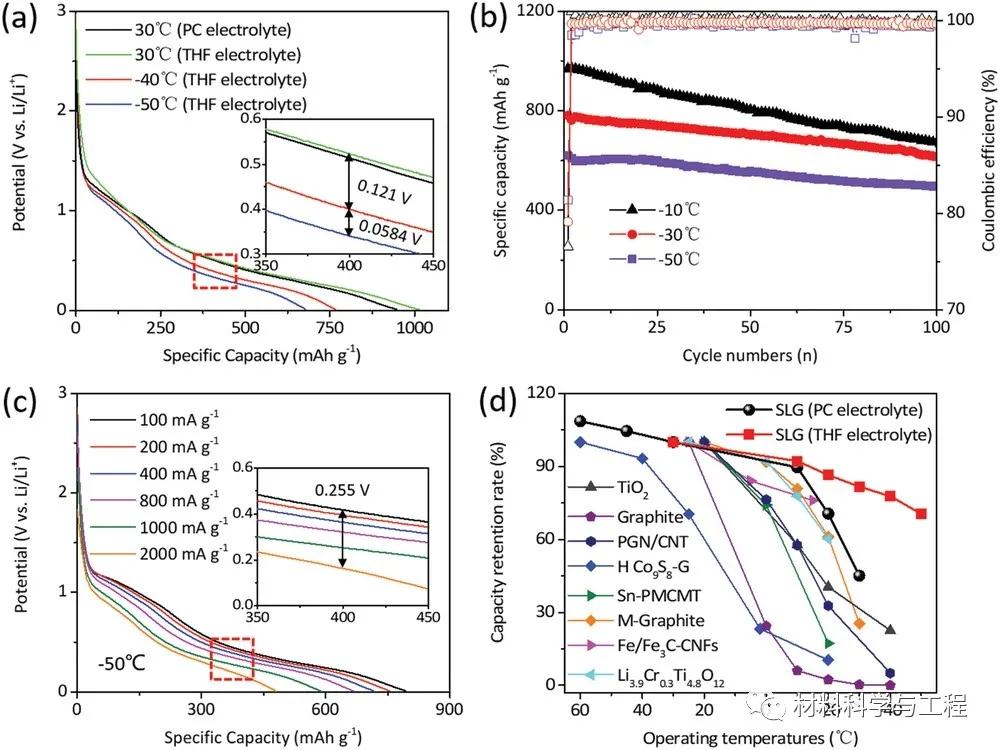

圖8. a) SLG電極在不同電解液和溫度下的放電曲線；b) SLG電極與THF基電解質在 -10、-30和 -50℃ 下的循環性能；c)SLG 電極與 THF 基電解質在 -50°C 下的倍率性能；d) SLG 在不同溫度下的容量保持率和其他報道的低溫負極材料的對比。
