磷酸鐵鋰動(dòng)力電池電解液改善及過(guò)程參數(shù)優(yōu)化
時(shí)間:2020-06-02 15:08來(lái)源:鋰電聯(lián)盟會(huì)長(zhǎng) 作者:綜合報(bào)道
點(diǎn)擊:
次
現(xiàn)在鋰離子電池技術(shù)還有待進(jìn)一步發(fā)展方能滿(mǎn)足電動(dòng)車(chē)更高的應(yīng)用需求，下一代鋰離子電池必須具備大容量、高比能量、長(zhǎng)壽命、高安全性等特點(diǎn)，這就要求鋰離子電池要向高能量密度方向發(fā)展。
為了尋找高能量密度材料，主要是通過(guò)提高材料的壓實(shí)密度和容量來(lái)實(shí)現(xiàn)。磷酸鐵鋰動(dòng)力電池具有循環(huán)壽命長(zhǎng)、安全性高、高溫穩(wěn)定性好、價(jià)格低廉等優(yōu)勢(shì)，正是由于其良好的安全性和綜合電化學(xué)性能成為當(dāng)前眾多電池公司和汽車(chē)制造公司關(guān)注的重點(diǎn)。
但磷酸鐵鋰正極材料的振實(shí)密度較小，容量提升空間有限，因此，若要進(jìn)一步提升磷酸鐵鋰動(dòng)力電池的能量密度，提高材料的壓實(shí)密度是有效可行的方案之一。文章針對(duì)目前磷酸鐵鋰動(dòng)力電池的發(fā)展現(xiàn)狀，考察高壓實(shí)密度條件下不同電解液配方對(duì)電池性能(容量、極片狀態(tài)、電池厚度、內(nèi)阻)的影響及相應(yīng)的工藝參數(shù)優(yōu)化改善。
一、實(shí)驗(yàn)過(guò)程
1.1 電池制作
以磷酸鐵鋰為正極材料、石墨為負(fù)極材料，與粘結(jié)劑、導(dǎo)電劑、溶劑按照一定比例混合成正負(fù)極漿料，然后分別均勻涂覆在鋁箔和銅箔表面上烘干，經(jīng)過(guò)碾壓、裁切、烘干，制成實(shí)驗(yàn)所需極片。極片經(jīng)卷繞、裝配、注液、預(yù)處理、封口等，制作出方形磷酸鐵鋰動(dòng)力電池，標(biāo)稱(chēng)容量為20 Ah。
1.2 預(yù)化成流程

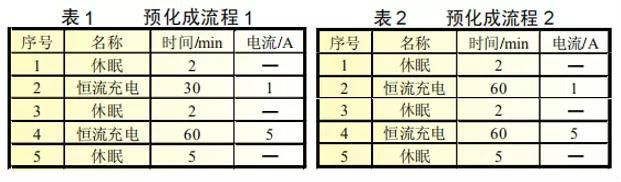

預(yù)化成流程見(jiàn)表1和表2。
1.3 測(cè)試設(shè)備
所有充放電及電性能測(cè)試均采用Arbin BT2000電池測(cè)試系統(tǒng)進(jìn)行測(cè)試。
二、試驗(yàn)結(jié)果與討論
本實(shí)驗(yàn)主要考察高壓實(shí)正負(fù)極條件下電解液及過(guò)程參數(shù)對(duì)電池性能的影響。當(dāng)極片壓實(shí)密度較高時(shí)，極片不易浸潤(rùn)，因此需要改善電解液成分，降低粘度以提高極片浸潤(rùn)性，同時(shí)，優(yōu)化過(guò)程參數(shù)同樣有利于提高電池浸潤(rùn)性，保證電池較好的電性能。
2.1 電解液改善

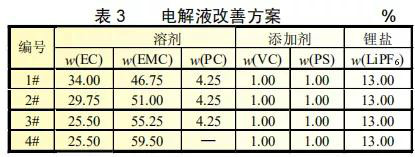

為了提高電解液的浸潤(rùn)性，考慮從降低碳酸乙烯酯(EC)含量和碳酸丙烯酯(PC)含量來(lái)降低電解液粘度，電解液改善方案如表3所示。方案1、方案2和方案3為考察EC含量對(duì)電解液浸潤(rùn)性和電池電化學(xué)性能的影響，方案4為去掉PC后對(duì)電解液浸潤(rùn)性的改善作用。

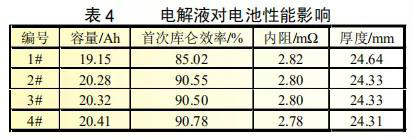

電池按照相同注液量注液后靜置12h，按照表1所示的預(yù)化成流程進(jìn)行首次充電，預(yù)化成流程結(jié)束后將電池抽真空封口。封口后的電池進(jìn)行化成，化成結(jié)束后電池處于滿(mǎn)電狀態(tài)，在干燥間中將電池解剖，觀察負(fù)極片狀態(tài)，實(shí)驗(yàn)結(jié)果見(jiàn)圖1，電池性能參數(shù)見(jiàn)表4。

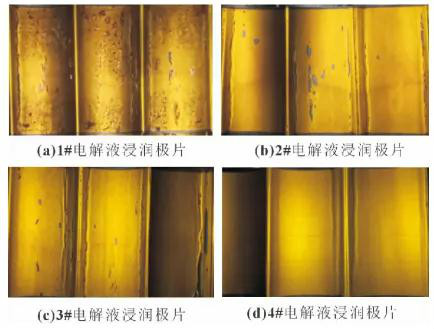

圖1 不同電解液條件下極片狀態(tài)
從圖中可以看出，四種電解液相比，方案1條件下的極片出現(xiàn)大量的黑斑，有明顯的死區(qū)和析鋰狀況。方案2相比于方案1析鋰狀況有所緩解，但仍存在少量的死區(qū)。方案3的極片不存在析鋰狀況，且僅有少量死區(qū)斑點(diǎn)存在。而方案4的極片狀態(tài)良好，極片光滑、平展，沒(méi)有死區(qū)及析鋰狀況。與表3中的電解液方案相結(jié)合可以看出，當(dāng)EC質(zhì)量分?jǐn)?shù)為40%時(shí)，極片出現(xiàn)明顯的異常狀況，EC質(zhì)量分?jǐn)?shù)下降至35%，負(fù)極表面狀態(tài)即有明顯好轉(zhuǎn)，EC質(zhì)量分?jǐn)?shù)降至30%后，極片表面進(jìn)一步改善。在方案3的基礎(chǔ)上去掉粘度較高的PC后，極片狀態(tài)非常理想。
四種電解液體系的電池首次放電容量、首次庫(kù)侖效率、內(nèi)阻和厚度數(shù)據(jù)見(jiàn)表4，從表中數(shù)據(jù)可以看出，由于1#電解液方案極片浸潤(rùn)性能較差，極片上存在大量的死區(qū)和析鋰，因此影響了電池的容量，實(shí)測(cè)電池容量?jī)H為19.15 Ah，與理論容量相比，相差較大。此外，也由于極片上存在的異物造成電池的首次庫(kù)侖效率較低，內(nèi)阻和厚度均較大。2#和3#電解液體系條件下電池的各項(xiàng)性能相差較小，極片狀態(tài)最好的4#電解液體系電池的容量最高、首次庫(kù)侖效率最高，內(nèi)阻較低，同時(shí)電池厚度也較薄。因此，從電解液的角度來(lái)看，4#電解液的浸潤(rùn)效果最好，說(shuō)明降低溶劑中粘度較高的組分質(zhì)量分?jǐn)?shù)對(duì)于極片浸潤(rùn)性能的提升可以起到顯著的作用。
2.2 過(guò)程參數(shù)優(yōu)化
考慮小電流預(yù)化成對(duì)于高壓實(shí)負(fù)極有一定的電解液浸潤(rùn)改善作用，因此對(duì)比表1和表2兩種預(yù)化成流程對(duì)極片狀態(tài)的改善作用，電解液選用3#電解液體系進(jìn)行實(shí)驗(yàn)。排氣后將電池充滿(mǎn)電進(jìn)行解剖觀察極片狀態(tài)，實(shí)驗(yàn)結(jié)果見(jiàn)圖2，電池性能測(cè)試數(shù)據(jù)見(jiàn)表5。

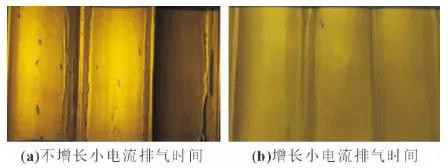

圖2 改變預(yù)化成條件下極片狀態(tài)
從圖中可以明顯看出，增長(zhǎng)小電流排氣時(shí)間可以有效改善極片死區(qū)狀況，同時(shí)兩種預(yù)化成流程處理后的電池容量從20.32Ah提升至20.45Ah，首次庫(kù)侖效率由90.50%提高至90.74%，而內(nèi)阻則從2.8mΩ下降至2.78mΩ，厚度由24.33mm降低至24.30mm。由此可見(jiàn)，延長(zhǎng)小電流預(yù)化成時(shí)間是一種有效改善極片狀態(tài)的方法。
三、結(jié)論
極片壓實(shí)密度的提高可以有效提升電池的能量密度，但也由此帶來(lái)電解液浸潤(rùn)效果差等一系列問(wèn)題，通過(guò)降低EC、PC含量可以有效改善極片狀態(tài)，促進(jìn)電解液浸潤(rùn)。同時(shí)配合小電流長(zhǎng)時(shí)間的預(yù)化成工藝，可以明顯提升電池的容量和首次庫(kù)侖效率，改善高能量密度鋰電池的電性能。
參考：刁志中等《磷酸鐵鋰動(dòng)力電池電解液改善及過(guò)程參數(shù)優(yōu)化》
(責(zé)任編輯：子蕊)
免責(zé)聲明：本文僅代表作者個(gè)人觀點(diǎn)，與中國(guó)電池聯(lián)盟無(wú)關(guān)。其原創(chuàng)性以及文中陳述文字和內(nèi)容未經(jīng)本網(wǎng)證實(shí)，對(duì)本文以及其中全部或者部分內(nèi)容、文字的真實(shí)性、完整性、及時(shí)性本站不作任何保證或承諾，請(qǐng)讀者僅作參考，并請(qǐng)自行核實(shí)相關(guān)內(nèi)容。
凡本網(wǎng)注明 “來(lái)源：XXX（非中國(guó)電池聯(lián)盟）”的作品，均轉(zhuǎn)載自其它媒體，轉(zhuǎn)載目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點(diǎn)和對(duì)其真實(shí)性負(fù)責(zé)。
如因作品內(nèi)容、版權(quán)和其它問(wèn)題需要同本網(wǎng)聯(lián)系的，請(qǐng)?jiān)谝恢軆?nèi)進(jìn)行，以便我們及時(shí)處理。
QQ：503204601
郵箱：cbcu@m.69gh.com
凡本網(wǎng)注明 “來(lái)源：XXX（非中國(guó)電池聯(lián)盟）”的作品，均轉(zhuǎn)載自其它媒體，轉(zhuǎn)載目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點(diǎn)和對(duì)其真實(shí)性負(fù)責(zé)。
如因作品內(nèi)容、版權(quán)和其它問(wèn)題需要同本網(wǎng)聯(lián)系的，請(qǐng)?jiān)谝恢軆?nèi)進(jìn)行，以便我們及時(shí)處理。
QQ：503204601
郵箱：cbcu@m.69gh.com
猜你喜歡
-
磷酸錳鐵鋰與磷酸鐵鋰對(duì)比有哪些優(yōu)缺點(diǎn)？
2022-08-03 09:21 -
三元鋰離子電池和磷酸鐵鋰離子電池的特點(diǎn)和優(yōu)劣勢(shì)詳解
2022-05-07 11:46 -
淺析動(dòng)力電池 這一篇給您講的明明白白
2022-05-04 10:49 -
干貨來(lái)啦！13個(gè)動(dòng)力電池壽命安全問(wèn)題答疑
2021-11-16 09:26 -
動(dòng)力電池余能檢測(cè)有“法”可依
2021-10-20 19:43 -
如何看待Pack內(nèi)鐵鋰和三元混用
2021-06-01 09:25 -
上海機(jī)動(dòng)車(chē)檢測(cè)中心謝先宇：動(dòng)力電池安全性測(cè)評(píng)技術(shù)研究
2021-04-25 08:39 -
一文梳理動(dòng)力電池負(fù)極材料
2021-04-09 11:11 -
動(dòng)力電池壽命衰減的內(nèi)部機(jī)理與外部因素
2021-04-05 16:45 -
通俗易懂，電池pack到底是什么？
2021-04-02 11:38
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
專(zhuān)題
相關(guān)新聞
-
磷酸錳鐵鋰與磷酸鐵鋰對(duì)比有哪些優(yōu)缺點(diǎn)？
2022-08-03 09:21 -
三元鋰離子電池和磷酸鐵鋰離子電池的特點(diǎn)和優(yōu)劣勢(shì)詳解
2022-05-07 11:46 -
淺析動(dòng)力電池 這一篇給您講的明明白白
2022-05-04 10:49 -
干貨來(lái)啦！13個(gè)動(dòng)力電池壽命安全問(wèn)題答疑
2021-11-16 09:26 -
動(dòng)力電池余能檢測(cè)有“法”可依
2021-10-20 19:43 -
如何看待Pack內(nèi)鐵鋰和三元混用
2021-06-01 09:25 -
上海機(jī)動(dòng)車(chē)檢測(cè)中心謝先宇：動(dòng)力電池安全性測(cè)評(píng)技術(shù)研究
2021-04-25 08:39 -
一文梳理動(dòng)力電池負(fù)極材料
2021-04-09 11:11
本月熱點(diǎn)
-
2024鋰電池行研報(bào)告
2024-05-24 18:59 -
小米入局電池制造，與寧德時(shí)代成立合資公司！
2024-05-20 19:05 -
多個(gè)鋰電項(xiàng)目終止，重磅文件引導(dǎo)企業(yè)單純擴(kuò)大產(chǎn)能！
2024-05-15 19:12 -
攜手多地政府，這家企業(yè)5月三大電池項(xiàng)目開(kāi)工/簽約!
2024-05-21 18:46 -
重磅！新能源突傳三大利好！固態(tài)電池賽道即將爆發(fā)
2024-05-28 18:18 -
投資超25億元！這家鋰電企業(yè)擬在美國(guó)建設(shè)電池化學(xué)品項(xiàng)目
2024-05-22 19:20 -
又一10GWh項(xiàng)目開(kāi)工，固態(tài)電池距離產(chǎn)業(yè)化還要多久？
2024-05-11 19:17 -
寧德時(shí)代、比亞迪、中創(chuàng)新航共同供貨蔚來(lái)“樂(lè)道”？
2024-05-09 18:48
©2017 版權(quán)所有 綠色智匯能源技術(shù)研究院 華杰永泰科技（北京）有限公司 承辦 Power by DedeCms
價(jià)值成就行業(yè)品牌！竭誠(chéng)為您提供最新最熱的資訊
京ICP備2024061100號(hào)
價(jià)值成就行業(yè)品牌！竭誠(chéng)為您提供最新最熱的資訊
京ICP備2024061100號(hào)
微信公眾號(hào)
