高溫老化對于鋰離子電池安全性的影響
時間:2020-05-10 15:24來源:新能源Leader 作者:憑欄眺
點擊:
次
安全問題對于鋰離子電池而言的重要性不言而喻，鋰離子電池在正式生產(chǎn)前都要經(jīng)過嚴(yán)格的安全測試，確保極端使用情況下的安全性。然而鋰離子電池實際上是一種亞穩(wěn)態(tài)的體系，在使用的過程中由于電解液與正負(fù)極界面的副反應(yīng)的存在，會導(dǎo)致壽命末期鋰離子電池的熱特性、電特性都發(fā)生顯著的改變，因此鋰離子電池的熱穩(wěn)定性也會必然會隨著鋰離子電池的老化而持續(xù)變化。雖然我們對鋰離子電池?zé)崾Э剡M(jìn)行了大量的研究，但是主要還是集中在壽命初期的“新鮮”電池上，對于壽命末期的電池的熱失控研究還相對比較少。
日本長岡技術(shù)科學(xué)大學(xué)的Shuichi Taniguchi（第一作者）和Minoru Umeda（通訊作者）與日本航空航天局對高溫老化對鋰離子電池?zé)岱�(wěn)定性的影響進(jìn)行了深入的研究和分析。

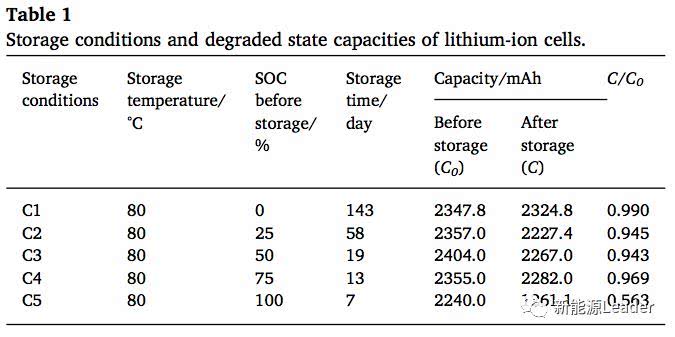

實驗中采用的電池為來自松下公司的CGR18650E電池，其正極為LiCoO2材料，負(fù)極為石墨材料，電池的額定容量為2550mAh，額定電壓為3.7V。將電池調(diào)整到不同的SoC后按照下表所示的制度在80℃下進(jìn)行存儲老化試驗，從表中能夠看到100%SoC存儲的C5電池老化程度要明顯大于0%SoC存儲的C1電池。
老化后的電池采用加速量熱儀（ARC）對電池的熱穩(wěn)定性進(jìn)行測試，測試主要分為三個步驟，首先是加熱，ARC設(shè)備按照5℃的溫度間隔進(jìn)行升溫，升高到某一溫度后，進(jìn)入到下一步：熱平衡，這一過程大約持續(xù)30min，使得電池與環(huán)境達(dá)到熱平衡，然后進(jìn)入搜尋步驟，如果電池的升溫速度超過0.05℃／min，則表明電池開始自發(fā)熱模式，ARC啟動絕熱模式，如果電池的升溫速度超過1℃／min，則表明電池進(jìn)入到了熱失控狀態(tài)。

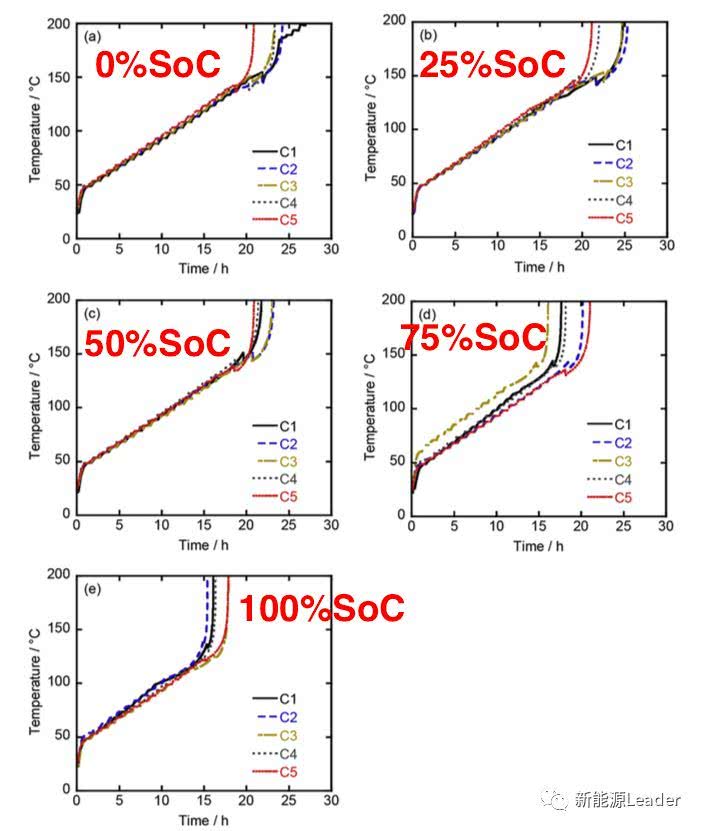

下圖為表1所示的80℃高溫老化后的電池在不同SoC狀態(tài)的ARC測試結(jié)果，從下圖a能夠看到在0%SoC狀態(tài)下，ARC測試中率先達(dá)到200℃的電池為C5，隨后是C4和C3，然后是C2，最后是C1，表明在0%SoC狀態(tài)下老化越嚴(yán)重的電池?zé)岱�(wěn)定越差，同樣我們在25%SoC狀態(tài)下也觀察到了這一現(xiàn)象，但是隨著SoC進(jìn)一步提高到50%、75%和100%后，熱穩(wěn)定性與電池的老化程度之間就沒有明確的關(guān)系了。

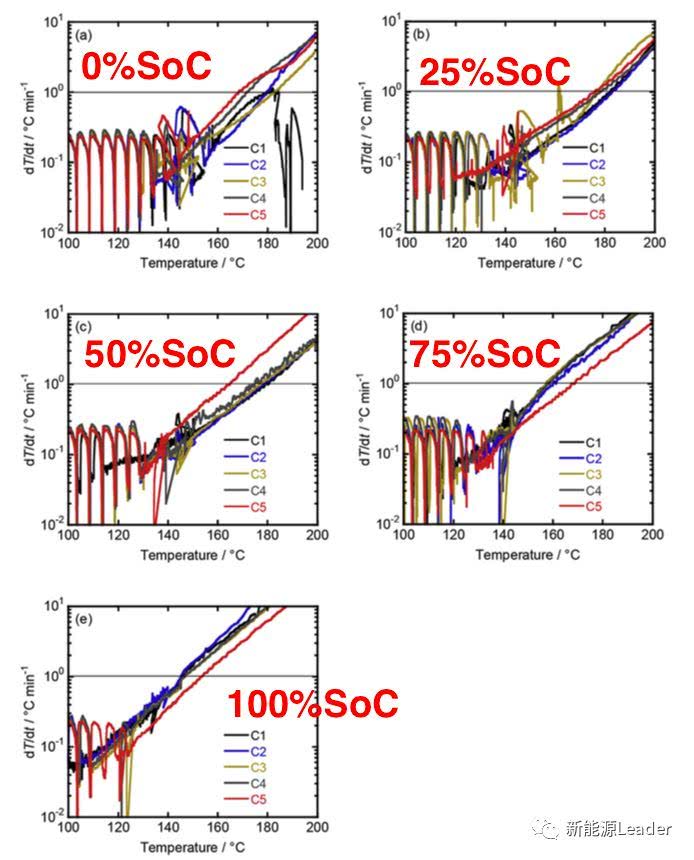

為了進(jìn)一步分析老化程度對電池?zé)岱�(wěn)定性的影響，作者繪制了溫升速率曲線圖，從下圖a中能夠看到對于電池C4和C5熱失控開始溫度（溫升速率>1℃／min）為170℃，電池C1、C2和C3熱失控開始溫度為180℃；在25%SoC狀態(tài)C1-C5電池的熱失控開始溫度基本都在180℃，在50%SoC狀態(tài)下，C5電池?zé)崾Э亻_始溫度為160℃，而其他電池的熱失控開始溫度則為175℃；75%SoC狀態(tài)下，C5電池的熱失控考試溫度為170℃，其他電池為160℃；100%SoC狀態(tài)下所有電池的熱失控開始溫度都在150℃左右。
從這里不難看出，電池的SoC狀態(tài)對于電池的熱穩(wěn)定性影響最大，隨著電池SoC狀態(tài)的提高，電池的熱失控開始溫度顯著降低。電池老化程度對熱失控溫度的影響主要取決于電池的SoC狀態(tài)，0%SoC狀態(tài)下老化程度大的電池?zé)岱�(wěn)定性較差，在75%SoC狀態(tài)下老化程度較大的電池反而熱穩(wěn)定性較高。

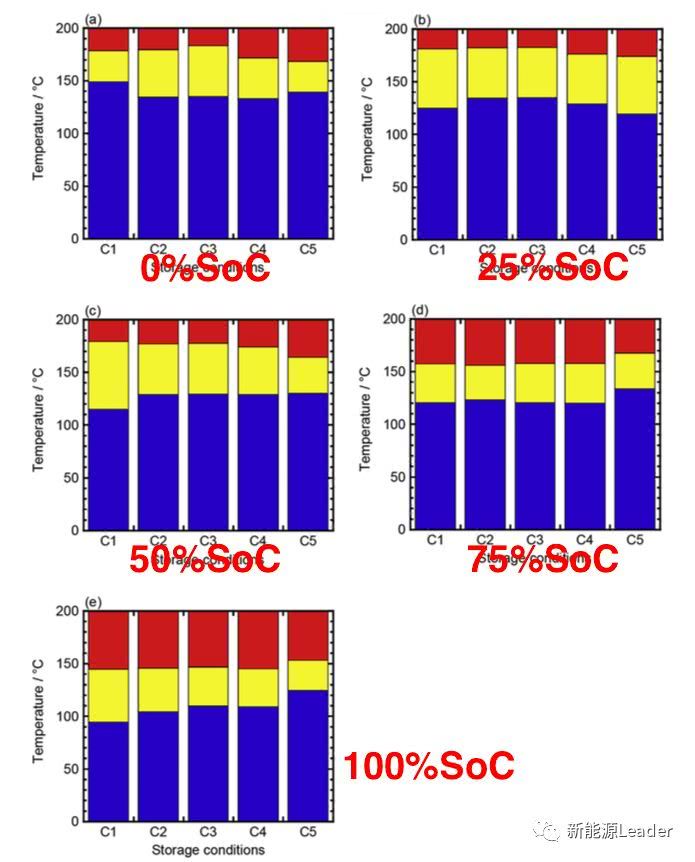

為了使得各個老化程度的電池的熱失控溫度、自發(fā)熱溫度的對比更加直觀，作者將其畫成了柱形圖（如下圖所示），其中藍(lán)色部分為無自發(fā)熱區(qū)域，黃色部分為自發(fā)熱區(qū)域，紅色部分為熱失控區(qū)域。通過對比自發(fā)熱和熱失控區(qū)域的黃色和紅色條的長度就能夠直觀的對比電池的熱穩(wěn)定性，紅色和黃色區(qū)域越長則表明電池的熱穩(wěn)定性越差。
從上面的分析我們不難看出，對于電池安全性影響最大的還是電池的SoC狀態(tài)，SoC狀態(tài)越高，則電池的熱穩(wěn)定性越差，電池發(fā)生熱失控的溫度也就越低。電池老化程度對于電池安全性的影響較小，且關(guān)系不明顯，在0%SoC狀態(tài)下老化成程度大的電池?zé)岱�(wěn)定性差，在75%SoC狀態(tài)下反而是老化程度輕的電池?zé)岱�(wěn)性比較差。

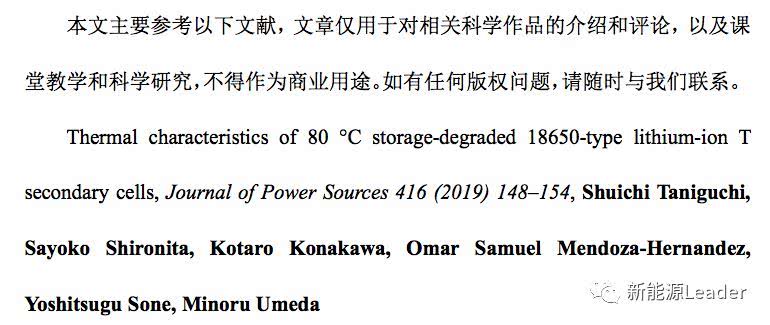

免責(zé)聲明：本文僅代表作者個人觀點，與中國電池聯(lián)盟無關(guān)。其原創(chuàng)性以及文中陳述文字和內(nèi)容未經(jīng)本網(wǎng)證實，對本文以及其中全部或者部分內(nèi)容、文字的真實性、完整性、及時性本站不作任何保證或承諾，請讀者僅作參考，并請自行核實相關(guān)內(nèi)容。
凡本網(wǎng)注明 “來源：XXX（非中國電池聯(lián)盟）”的作品，均轉(zhuǎn)載自其它媒體，轉(zhuǎn)載目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點和對其真實性負(fù)責(zé)。
如因作品內(nèi)容、版權(quán)和其它問題需要同本網(wǎng)聯(lián)系的，請在一周內(nèi)進(jìn)行，以便我們及時處理。
QQ：503204601
郵箱：cbcu@m.69gh.com
凡本網(wǎng)注明 “來源：XXX（非中國電池聯(lián)盟）”的作品，均轉(zhuǎn)載自其它媒體，轉(zhuǎn)載目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點和對其真實性負(fù)責(zé)。
如因作品內(nèi)容、版權(quán)和其它問題需要同本網(wǎng)聯(lián)系的，請在一周內(nèi)進(jìn)行，以便我們及時處理。
QQ：503204601
郵箱：cbcu@m.69gh.com
猜你喜歡
-
鈷酸鋰軟包電池高溫循環(huán)膨脹改善研究
2021-10-22 16:08 -
低溫對于21700電池循環(huán)性能的影響
2021-07-30 08:29 -
寧德時代：NCM811鋰離子電池高溫存儲性能衰退機(jī)理
2021-05-27 11:42 -
高壓鎳基鋰離子電池在高溫日歷容量衰減機(jī)理分析
2021-05-17 11:41 -
循環(huán)老化對于鋰離子電池中鋰和電解液分布的影響
2020-10-05 17:23 -
如何壓縮鋰離子電池化成時間
2020-02-07 09:25 -
高功率鋰離子電池的高溫下的界面特性
2019-10-21 09:59 -
新能源汽車的電池普遍能用多久？
2019-03-11 14:15 -
動力電池老化后的電池安全性
2019-01-25 16:14
|
|
|
|
|
|
|
|
|
|
|
|
|
|
專題
相關(guān)新聞
-
鈷酸鋰軟包電池高溫循環(huán)膨脹改善研究
2021-10-22 16:08 -
低溫對于21700電池循環(huán)性能的影響
2021-07-30 08:29 -
寧德時代：NCM811鋰離子電池高溫存儲性能衰退機(jī)理
2021-05-27 11:42 -
高壓鎳基鋰離子電池在高溫日歷容量衰減機(jī)理分析
2021-05-17 11:41 -
循環(huán)老化對于鋰離子電池中鋰和電解液分布的影響
2020-10-05 17:23 -
如何壓縮鋰離子電池化成時間
2020-02-07 09:25 -
高功率鋰離子電池的高溫下的界面特性
2019-10-21 09:59 -
新能源汽車的電池普遍能用多久？
2019-03-11 14:15
本月熱點
-
2024鋰電池行研報告
2024-05-24 18:59 -
小米入局電池制造，與寧德時代成立合資公司！
2024-05-20 19:05 -
多個鋰電項目終止，重磅文件引導(dǎo)企業(yè)單純擴(kuò)大產(chǎn)能！
2024-05-15 19:12 -
攜手多地政府，這家企業(yè)5月三大電池項目開工/簽約!
2024-05-21 18:46 -
重磅！新能源突傳三大利好！固態(tài)電池賽道即將爆發(fā)
2024-05-28 18:18 -
投資超25億元！這家鋰電企業(yè)擬在美國建設(shè)電池化學(xué)品項目
2024-05-22 19:20 -
又一10GWh項目開工，固態(tài)電池距離產(chǎn)業(yè)化還要多久？
2024-05-11 19:17 -
寧德時代、比亞迪、中創(chuàng)新航共同供貨蔚來“樂道”？
2024-05-09 18:48
©2017 版權(quán)所有 綠色智匯能源技術(shù)研究院 華杰永泰科技（北京）有限公司 承辦 Power by DedeCms
價值成就行業(yè)品牌！竭誠為您提供最新最熱的資訊
京ICP備2024061100號
價值成就行業(yè)品牌！竭誠為您提供最新最熱的資訊
京ICP備2024061100號
微信公眾號
