圖1.（a）錫金屬負極在鈣離子電解液中的首次充放電曲線；（b,c）XRD分析表明，在充電過程中鈣離子和錫負極發生合金化反應生成Ca7Sn6合金，在放電時Ca7Sn6發生去合金化反應；（d,e）鈣離子和錫在Ca7Sn6合金相中的四種成鍵情形及其對應的結合能；(f)錫負極首次充放電過程的原位電化學應力測試曲線。

　　近日，中國科學院深圳先進技術研究院功能薄膜材料研究中心研究員唐永炳及其研究團隊聯合清華-伯克利深圳學院、中科院金屬研究所沈陽材料科學國家研究中心研究員成會明研發出一種高性能的鈣離子電池。他們通過對電池結構的創新，使鈣離子電池具有全新的電化學反應機理，并實現了室溫下穩定的充放電反應。相關研究結果以Reversible calcium alloying enables a practical room-temperature rechargeable calcium-ion battery with a high discharge voltage（《基于鈣-錫合金化反應的室溫下穩定運行的高電壓鈣離子電池》）為題在線發表于《自然》子刊《自然-化學》（Nature Chemistry，doi:10.1038/s41557-018-0045-4）上，并申請了中國發明專利（201710184368.1）和PCT專利（PCT/CN2017/078203）。



　　在堿土金屬元素中，鈣具有極化低、標準電極電勢與鋰接近（Ca2+/Ca：−2.868 V vs. SHE，僅比鋰高170 mV）、離子為+2價（帶電荷數目為鋰離子的兩倍）、儲量豐富、成本較低的優點，因此，鈣離子電池具有成為高效低成本儲能電池的潛力。然而，1991年Aurbach等人發現在傳統有機電解液中鈣離子很難穿透鈣金屬負極表面的鈍化膜，導致鈣離子無法像鋰離子那樣發生可逆的氧化還原反應（J. Electrochem. Soc. 1991, 138, 3536），此后鈣離子電池的研究進展緩慢。直到2016年，MIT的Sadoway等人采用熔融態的CaCl2和LiCl作為電解質，同時利用熔融的Ca-Mg合金和Bi金屬分別作為負極和正極材料，研發出了一種新型鈣離子液態電池，其工作電壓雖然不高（<1V），但在高溫下（550-700°C）表現出良好的循環穩定性(Nat. Commun. 2016, 7, 10999)。而西班牙科學家Palacin等人雖然在室溫下未發現鈣離子的可逆氧化還原反應，但在75-100°C溫度下發現鈣離子在碳酸酯類電解液中能在鈣負極表面發生可逆沉積反應，并且在100°C 下能循環30周以上(Nat. Mater. 2016, 15, 169)。雖然高溫下的可逆充放電現象的發現為鈣離子電池的發展帶來了希望，但要想使鈣離子電池具有實用價值，其工作溫度還須降低到室溫附近，需要找到能實現可逆鈣離子嵌入/脫出的正負極材料并提高其電化學性能，包括室溫循環特性、倍率特性和工作電壓(目前<2V)。



　　該團隊通過研究二元相圖后發現鈣與鈉、鋅、錫等多種金屬能形成合金相，進一步對多種金屬負極在含有Ca(PF6)2的碳酸酯類電解液中的充放電特性進行了研究，發現錫在鈣離子電解液中具有較好的可逆反應和比容量，在首次充電過程中電解液中的鈣離子和錫負極發生合金化反應形成Ca7Sn6合金，放電時Ca7Sn6發生去合金化反應。理論模擬計算與原位電化學應力測試表明，鈣和錫在Ca7Sn6合金相中的四種成鍵情形都具有較低的結合能，而且鈣離子嵌入錫負極時的電化學應力為壓應力，這種壓應力不僅有助于維持材料的結構穩定而且在鈣離子嵌入/脫出過程中有良好的可逆性。



　　基于上述發現，該團隊提出了一種新型的鈣離子電池：以錫箔作為負極與鈣離子發生可逆合金化反應，同時采用活性材料與集流體的一體化設計；以石墨作為正極實現陰離子（PF6−）的可逆插層/脫嵌反應；以溶有六氟磷酸鈣、具有5V耐高壓特性的碳酸酯類溶劑為電解液。該鈣離子電池具有優異的電化學性能，平均放電中壓高達4.45V，在室溫下循環350圈后的容量保持率大于95%。



　　該工作拓展了鈣離子電池體系，豐富了鈣離子電池體系中正極、負極、電解液等關鍵材料的選擇范圍，對基于多價態離子的新型儲能器件的研究與開發具有重要借鑒意義。

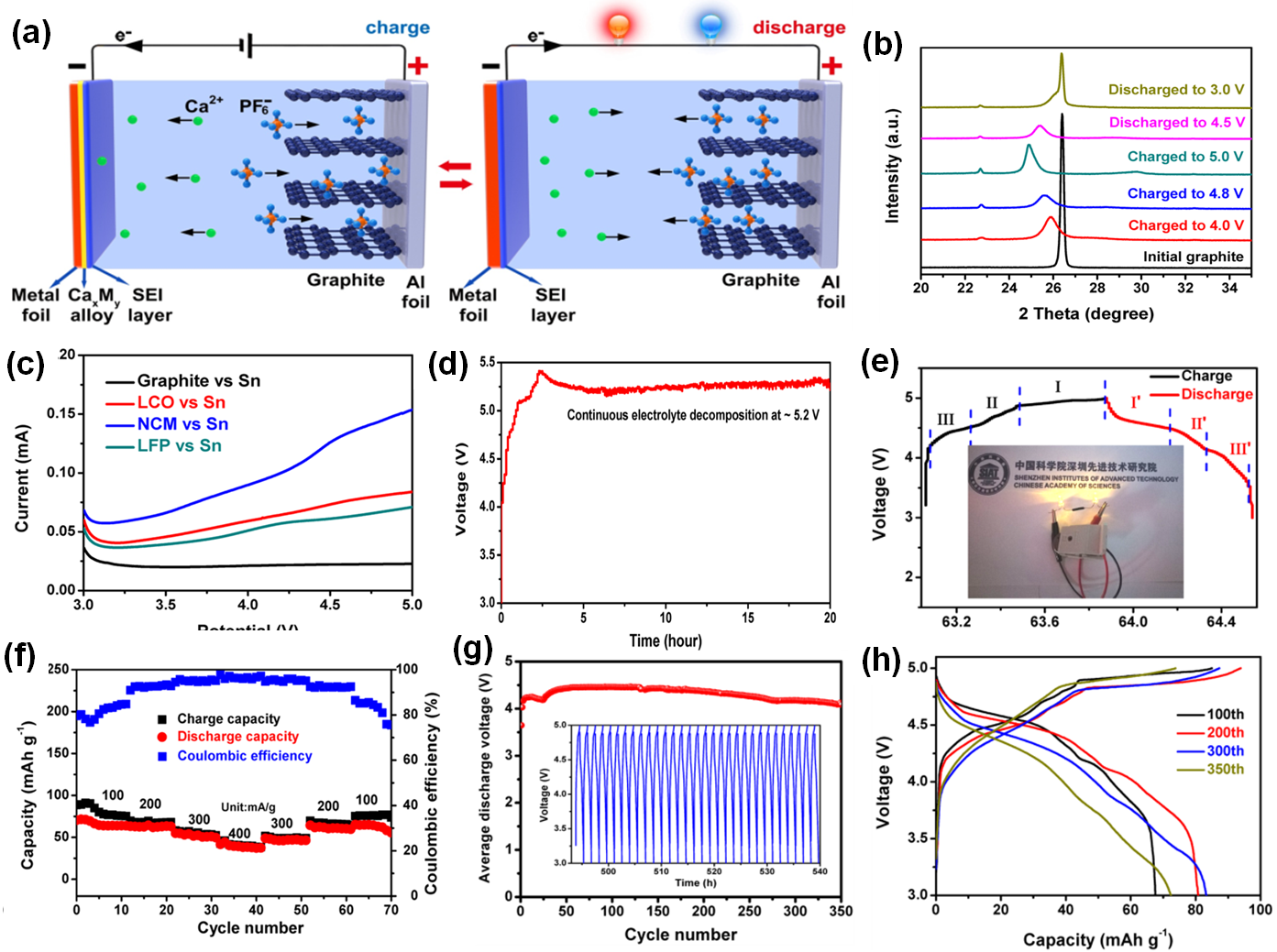

　　圖2.（a）新型鈣離子電池的結構及工作原理；（b）在不同電壓下石墨正極的XRD圖譜；（c）四元耐壓電解液體系在不同正極對錫負極電池中的線性掃描伏安曲線；（d）四元電解液體系在100 mA/g 的充電電流密度下的耐高電壓測試曲線；鈣離子電池的充放電曲線（一塊鈣離子紐扣電池可點亮兩個串聯的黃色LED燈）、（f）倍率性能、（g）放電中壓隨循環圈數的變化（插圖為320-350圈的充放電曲線）和在不同循環次數下的充放電曲線。
