鋰離子電池是能量密度高、綜合性能最好的電化學儲能體系，提升能量密度是鋰電池研發的主要目標，中國、美國、歐洲和日韓等國家和組織都將開發400-600Wh/kg鋰電池作為鋰電池發展的中長期規劃。自1991年索尼公司首次實現鋰離子電池商業應用以來，商業化的鋰離子電池能量密度從90Wh/kg逐漸提升到目前的360Wh/kg（北京衛藍新能源），已廣泛應用于消費電子和電動汽車等領域。從實用化的角度，進一步提升鋰電池能量密度需要采用新電極材料和電池設計來平衡能量密度、功率密度、循環壽命、安全性等綜合性能，仍有諸多材料基礎科學問題和工程技術問題需要解決。與此同時，就能量密度單一指標而言，研究人員也在持續不斷進行研發，挑戰鋰電池的設計極限。目前，公開報導的基于嵌入反應正極材料鋰電池（傳統意義上的鋰離子電池）能量密度最高為Jeff Dahn教授研究團隊研制的無負極軟包電池（575Wh/kg, 1414 Wh/L，J. Electrochem. Soc., 2020, 167, 080514）。在此基礎上更進一步提升能量密度存在巨大挑戰。一方面，需要開發新型電極材料提高材料儲能的能量密度；另一方面，需要采用極限的電池設計，比如增加電極厚度、減少電解液等非活性材料的質量和體積占比等。這兩方面均會導致電池充放電可逆性急劇變差，直至不能放電（非二次電池）。

　　最近，中國科學院物理研究所/北京凝聚態物理國家研究中心HE01組李泉博士、博士研究生楊旸在李泓研究員和禹習謙研究員的指導下，研制了一種基于高容量富鋰錳基氧化物正極和超薄金屬鋰負極的具有超高質量能量密度和體積能量密度的10Ah級軟包鋰二次電池，經中國北方車輛研究所（201所）北方汽車質量監督檢驗鑒定試驗所的第三方測試，首次放電質量能量密度達到711.30 Wh/kg、體積能量密度達到1653.65 Wh/L。研究人員通過拓寬富鋰錳基氧化物的充放電電位獲得更高材料儲鋰容量、采用隔膜涂層技術解決超薄鋰大面容量沉積可逆性、并探索厚電極、貧電解液、超薄集流體的匹配性應用等綜合策略，最終實現了超高能量密度電池的可逆充放電。該數據為目前已公開報道的鋰二次電池的能量密度最高值。

　　超高能量密度電池技術的研制將為我國在高空、深空等特殊應用場景和未來電動航空領域對高性能電源技術的迫切需求提供可能的解決方案。但值得指出的是，仍需大量的研發工作解決電池安全、壽命等諸多問題，超高比能電池技術距離實際應用還有相當長的時間。此外，鋰電池能量密度仍有提升空間。接近理論極限電池能量密度的探索性研究也將進一步豐富固態離子學和固態電化學領域的知識體系，促進新材料和新電池體系的技術創新。

　　相關成果以“A 700Wh kg-1 rechargeable pouch-type lithium battery”為題以Express Letter發表在Chinese Physics Letters上，并已申請中國專利（申請號：202310178078.1）。上述研究工作得到了國家重點研發計劃(Grant No. 2021YFB2500300), 國家自然科學基金 (Grant No. 22239003), 中國科學院穩定支持基礎研究領域青年團隊計劃 (Grant No. YSBR-058) 、中國工程院戰略研究與咨詢項目 (No. 2022-XZ-15)和先進固態電池北京市工程研究中心（籌）的支持。

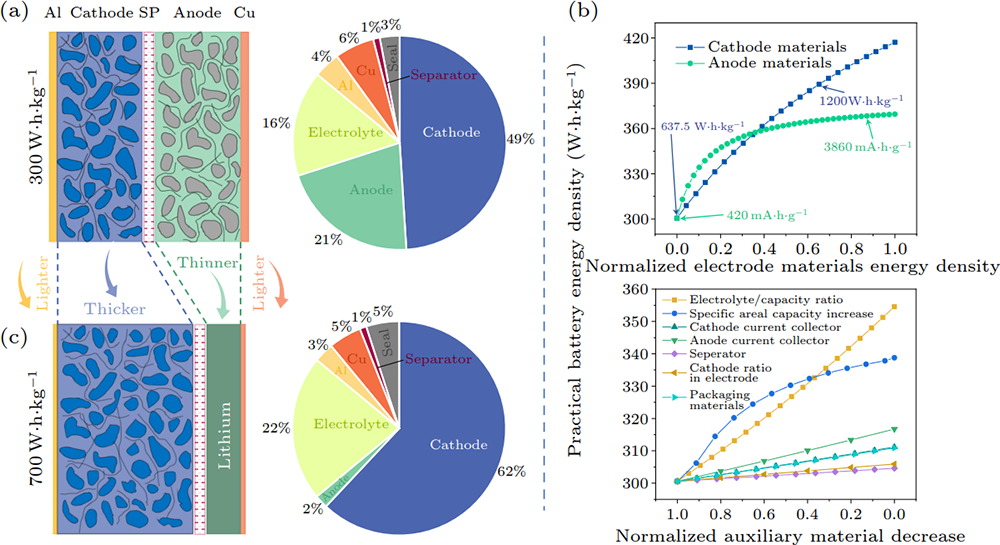

圖1. 目前商業化鋰離子電池和700Wh/kg級超高能量密度電池的設計方案

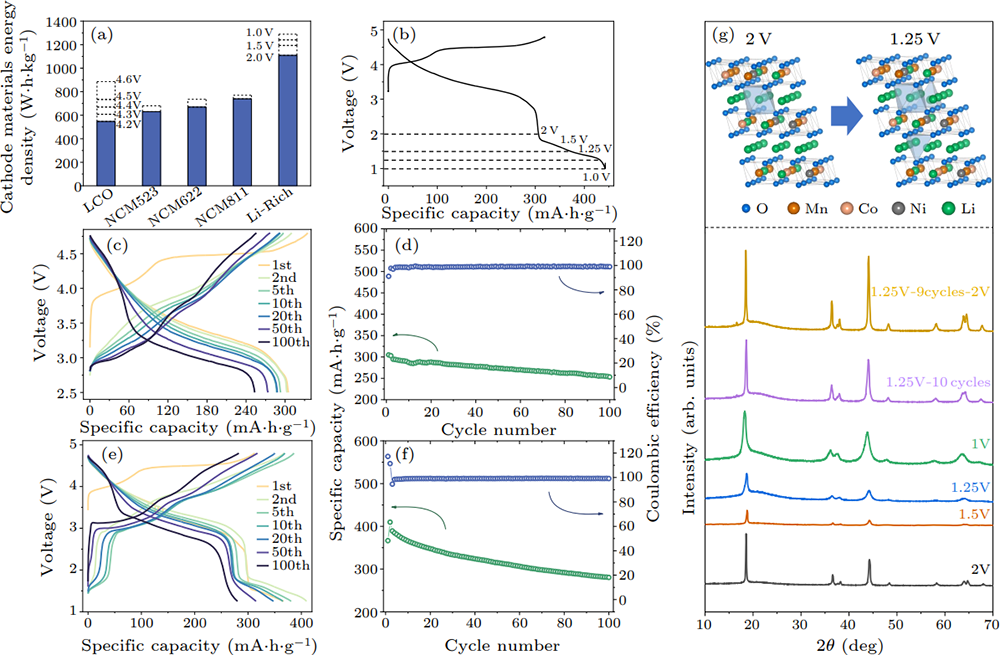

圖2. 高比能富鋰正極能量密度及結構穩定性研究

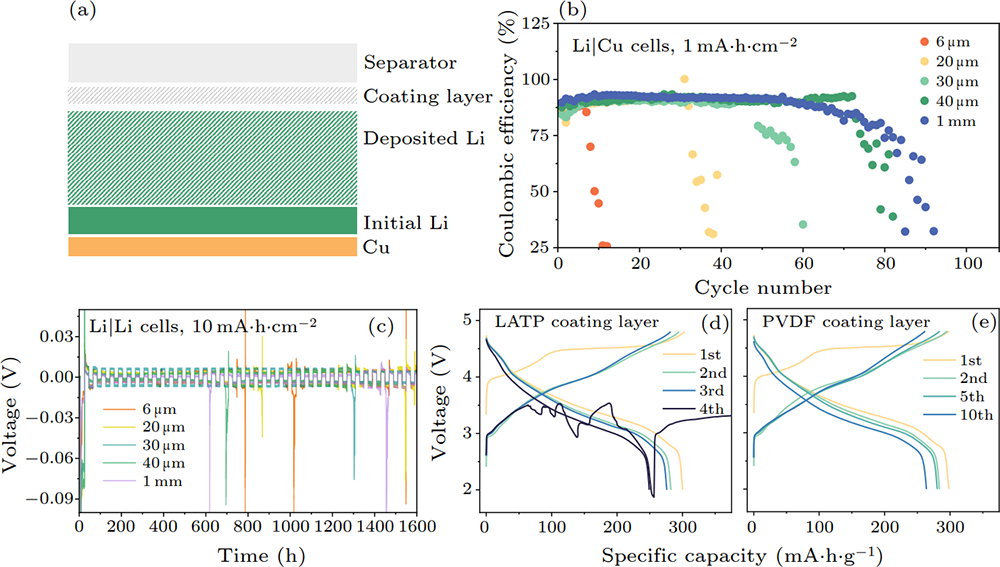

圖3. 大面容量金屬鋰負極研究

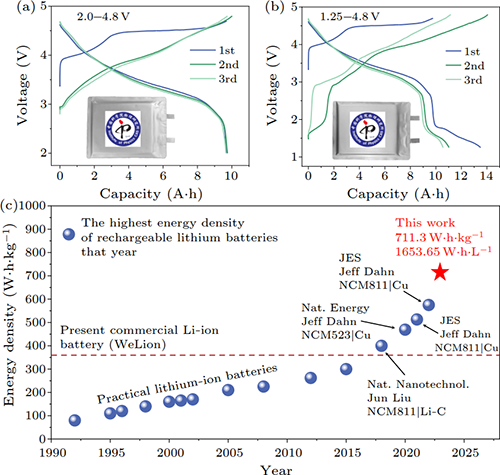

圖4. 700Wh/kg 超高能量密度10Ah級軟包鋰二次電池
