www.综合_亚洲精品午夜久久久_精品第一国产综合精品aⅴ_欧美福利一区二区三区_欧美freesextv_香港久久久电影_国产午夜精品福利

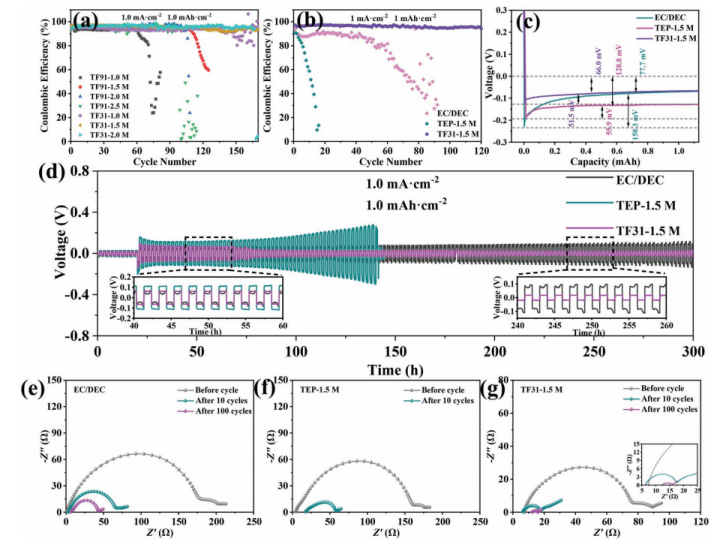

【圖1】各種電解質中的鋰嵌入/脫出性能，電流密度設置為1.0 mA cm-2。（a）不同溶劑比和LiNO3濃度下Li-Cu測試中庫侖效率的比較。（b）EC/DEC、TEP-1.5 M和TF31-1.5 M的庫侖效率比較。（c）相應的電壓容量放大曲線。（d）Li//Li全電池的電流循環性能，插入圖示為相應的電壓-時間放大圖。（e-g）分別為EC/DEC、TEP-1.5 M和TF31-1.5 M的Li//Li對稱電池循環前后的尼奎斯特圖。

【圖2】沉積鋰的形態和相應的XPS深度分析結果。使用不同電解質將鋰首次循環沉積在銅箔上：（a）EC/DEC；（b）TEP-1.5 M和（c）TF31-1.5 M。使用不同電解質進行100個嵌入/脫出過程后銅箔的SEM圖像：（d）EC/DEC，（e）TEP-1.5 M和（f）TF31-1.5 M.（g）各種電解質中循環Li金屬負極的XPS的F 1s和N 1s光譜，Ar+濺射為0、120和300秒。

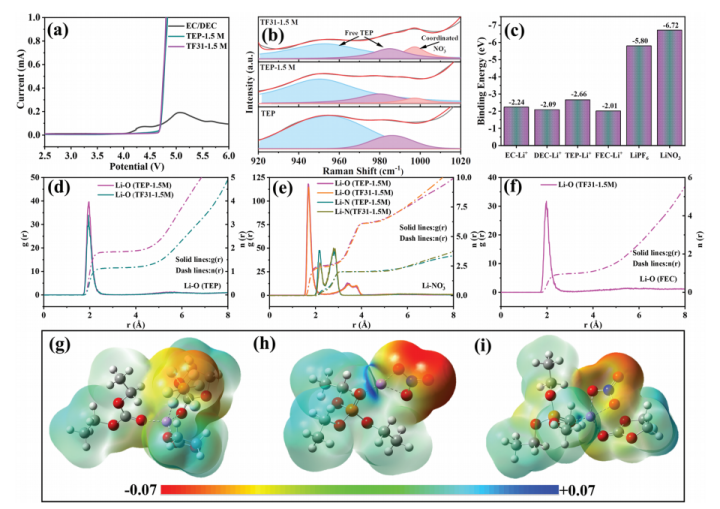

【圖3】（a）各種電解質的LSV曲線，掃描率為0.001 V s−1。（b）各種成分和電解質的拉曼光譜。（c）基于DFT計算的各種溶劑和陰離子的結合能比較。徑向分布函數和配位數的MD模擬結果。（d）Li-O（TEP）；（e）Li-N（NO3-）；（f）Li-O（FEC）。基于（g）EC/DEC，（h）TEP-1.5 M和（i）TF31-1.5 M的總電子密度的靜電勢映射。

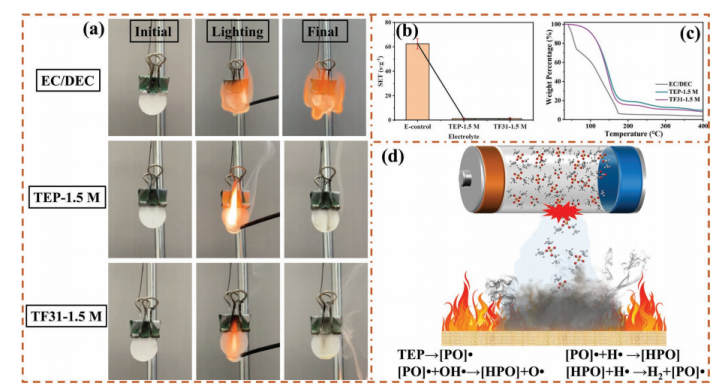

【圖4】燃燒和熱穩定性測試。（a）各種電解質燃燒過程的數碼照片。（b）各種電解質的自熄滅時間（SET）值。（c）熱速率為10℃ min-1的氮氣大氣下各種電解質的TGA曲線。（d）基于TEP的阻燃電解質阻燃機制示意圖。

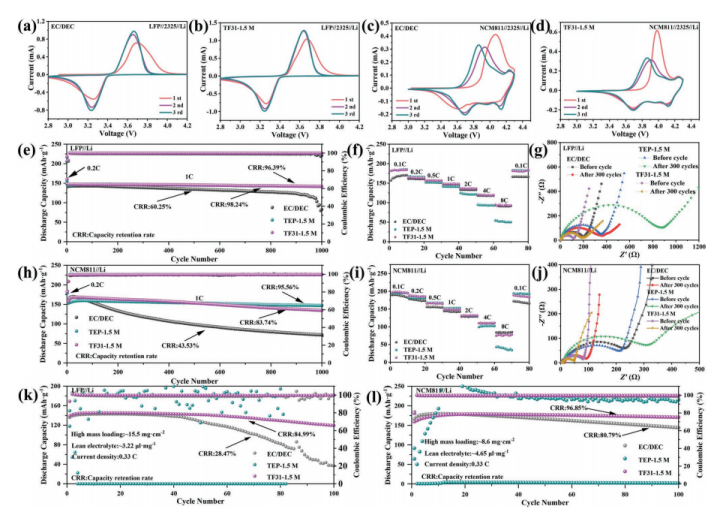

【圖5】LFP//Li和NCM811//Li全電池在不同電解質下的電化學性能。LFP//Li系統中前三個周期的CV曲線，電解質為（a）EC/DEC和（b）TF31-1.5 M。使用（c）EC/DEC和（d）TF31-1.5 M電解質的NCM811/Li電池的CV曲線。（e）在1C倍率下具有不同電解質的LFP//Li電池的長壽命循環性能。（f）在0.1-8 C的電流密度范圍內具有不同電解質的LFP//Li電池的速率性能。（g）循環前和循環300個周期后具有各種電解質的LFP//Li電池的EIS曲線。適用于NCM811正極鋰金屬電池。（h）長生命周期性能；（i）速率能力和（j）EIS曲線。LFP// Li電池的工作電壓范圍設置為2.5-4.2V，NCM811//Li電池設置為3.0-4.3V。在（k）LFP//Li電池和（l）NCM811//Li電池的高正極負載和少量電解質條件下具有各種電解質的循環性能。

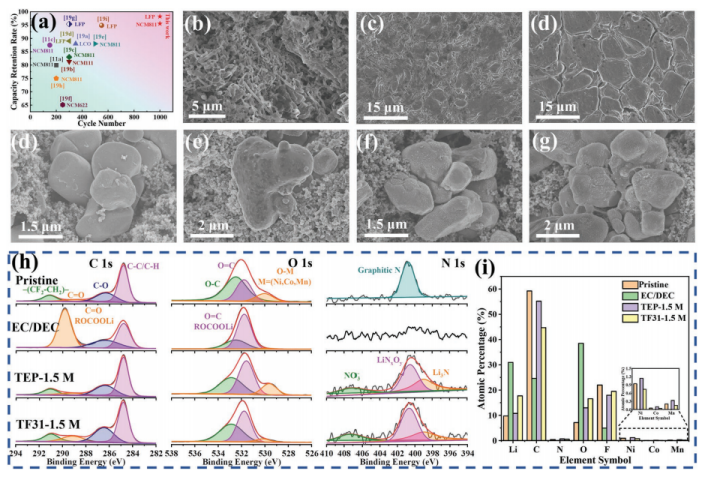

【圖6】（a）這項工作的容量保持率與報告的文獻進行比較。用（b）EC/DEC,（c）TEP-1.5 M和（d）TF31-1.5 M電解質300次循環后鋰金屬負極的SEM圖像。循環前和循環300周后使用（e）EC/DEC電解質，（f）TEP-1.5 M電解質和（g）TF31-1.5 M電解質的電池NCM811正極的顯微形貌。（h）NCM811正極表面與各種電解質循環前和循環300周后（包括C1s、O1s和N 1s）的XPS光譜比較。（i）NCM811正極表面的相應原子百分比，插入圖為框架區域的放大視圖。

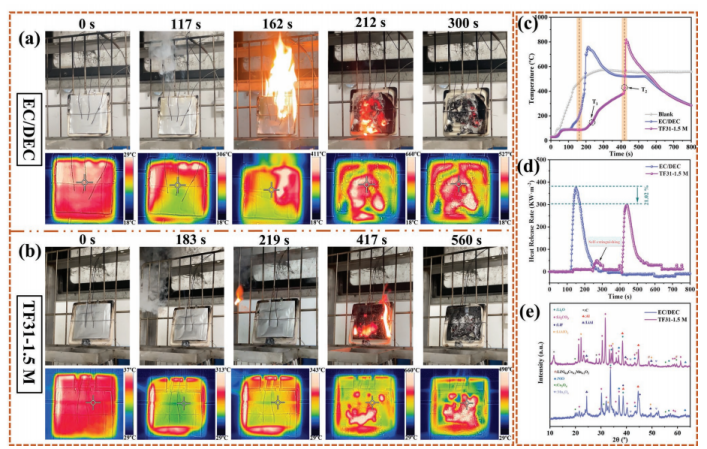

【圖7】帶有商用EC/DEC和非易燃TF31-1.5 M電解質的NCM811//Li軟包裝電池的火災風險測試。使用（a）EC/DEC電解質和（b）TF31-1.5 M電解質的鋰金屬全電池燃燒過程的數字照片和紅外熱成像記錄。（c）熱電偶記錄的時間-溫度曲線。（d）熱釋放率結果。（e）燃燒后殘基的XRD模式。


總結和展望
