国产成人精品亚洲精品,国产成人av网站,超碰97久久

當(dāng)前位置: 電池聯(lián)盟網(wǎng) > 前沿 >

研究人員探討從廢鉛酸電池中回收鐵和鉛

時(shí)間:2022-08-31 09:07來源:蓋世汽車作者:Elisha

點(diǎn)擊: 次

據(jù)外媒報(bào)道，最近，在《資源、保護(hù)與循環(huán)利用》（Resources, Conservation and Recycling）雜志上發(fā)表的一篇論文提出了一種從鉛酸電池處理殘留物中回收鐵和鉛的新機(jī)制。

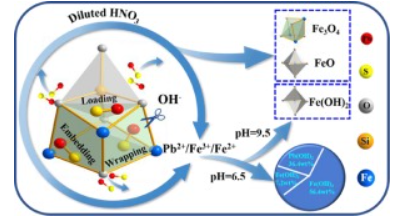

（圖片來源：doi.org）

鉛酸電池的處理殘留物（DR-LAB）主要由富鉛相，例如鉛、氧化鉛（PbO）、PbS；以及富鐵化合物，例如氧化亞鐵（FeO）、氧化鐵 (II, III)（Fe3O4）、硫化鐵（FeS）和鐵橄欖石（Fe2SiO 4）組成。其中，F(xiàn)e2SiO 4和PbS分別是主要的富鐵相和富鉛相。DR-LAB中的鐵濃度在20.1% ~ 55.7%之間，如果在金屬提取過程中只提取鉛，會(huì)浪費(fèi)大量鐵資源。

在本研究中，研究人員基于Fe2SiO4與PbS之間的空間位置關(guān)系，提出了一種從DR-LAB中高效回收鐵和鉛的機(jī)制。

具體地說，研究人員獲得了DR-LAB中Fe2SiO4與PbS之間的空間位置關(guān)系，評估了使用氫氧化鈉（NaOH）釋放與Fe2SiO4結(jié)合的PbS的可行性，確定了破壞Fe2SiO4的機(jī)理和途徑，并評估酸浸回收鐵和鉛的方法，然后使用堿性廢液調(diào)節(jié)pH。

觀察結(jié)果

研究人員通過實(shí)驗(yàn)發(fā)現(xiàn)，在DR-LAB 中，F(xiàn)e2SiO 4和PbS之間存在三種位置關(guān)系，包括負(fù)載（loading）、嵌入（embedding）和包裹（wrapping）。其中，包裹是最強(qiáng)的位置關(guān)系。

當(dāng)NaOH/DR-LABs S/S質(zhì)量比、去離子水/DR-LAB體積L/S質(zhì)量比、反應(yīng)時(shí)間和反應(yīng)溫度分別為10:1、10:1、4 h、140℃時(shí)，F(xiàn)e2SiO4被破壞，PbS可有效暴露在DR-LAB表面。

在相對較低的溫度下進(jìn)行Fe2SiO4相變、pH調(diào)節(jié)和酸浸，鐵和鉛的回收效率較高。通過酸浸，98.9 wt%的鉛從DR-LAB中以氫氧化鉛 (II)/氫氧化鐵 (III)/氫氧化鐵 (II) Pb(OH) 2 /Fe(OH) 3 /Fe(OH) 2形式回收，然后進(jìn)行pH調(diào)節(jié)。

酸浸渣中的FeO和 Fe3O4可作為原料進(jìn)行磁回收，其相對豐度為66.1%，而在9.5 pH下回收的Fe(OH)2 的相對豐度為57.3%。總體而言，在回收過程中，可獲得90.3%的鐵作為原料。

理論和實(shí)驗(yàn)研究證實(shí)，NaOH誘導(dǎo)表面形成羥基化Fe2SiO4 (010)和取代近表面Na +，從而調(diào)節(jié)了Fe2SiO4的配位環(huán)境和局部電子結(jié)構(gòu)，促進(jìn)了Fe2SiO4向FeO相變。

結(jié)論

總而言之，本研究的結(jié)果證明了利用所提出的策略從DR-LAB中高效回收鐵和鉛的可行性。這使DR-LAB得到充分利用，并減少了對初級鐵礦和鉛礦的開采需求。該方法的另一主要優(yōu)點(diǎn)是二氧化碳排放和能源消耗少。

然而，由于HNO3的非選擇性和強(qiáng)酸性，在HNO3浸出過程中，會(huì)有一部分鐵被浸出并與鉛離子一起沉淀。以往的研究表明，添加過氧化氫可以有效防止鐵浸出。研究人員表示，以后需要進(jìn)一步研究鐵的選擇性浸出，從而提高磁性鐵回收的效率和鉛豐度。

(責(zé)任編輯：子蕊)

文章標(biāo)簽：電池回收鉛酸電池

作者：Elisha ，如若轉(zhuǎn)載，請注明出處：http://www.m.69gh.com/qianyan//2022083140001.html

看完這篇還不夠？如果你也也是同行業(yè)需要發(fā)布您的新聞報(bào)道，請戳這里告訴我們！

免責(zé)聲明：本文僅代表作者個(gè)人觀點(diǎn)，與中國電池聯(lián)盟無關(guān)。其原創(chuàng)性以及文中陳述文字和內(nèi)容未經(jīng)本網(wǎng)證實(shí)，對本文以及其中全部或者部分內(nèi)容、文字的真實(shí)性、完整性、及時(shí)性本站不作任何保證或承諾，請讀者僅作參考，并請自行核實(shí)相關(guān)內(nèi)容。
凡本網(wǎng)注明 “來源：XXX（非中國電池聯(lián)盟）”的作品，均轉(zhuǎn)載自其它媒體，轉(zhuǎn)載目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點(diǎn)和對其真實(shí)性負(fù)責(zé)。
如因作品內(nèi)容、版權(quán)和其它問題需要同本網(wǎng)聯(lián)系的，請?jiān)谝恢軆?nèi)進(jìn)行，以便我們及時(shí)處理。
QQ：503204601
郵箱：cbcu@m.69gh.com

猜你喜歡

研究人員發(fā)現(xiàn)新型固體電解質(zhì)成分使鈉電池更安全、成本更低該研究團(tuán)隊(duì)發(fā)現(xiàn)了一種新的鈉離子基固體電解質(zhì)成分，可以實(shí)現(xiàn)電池超快充放電。 2022-08-26 08:56	中國研究人員開發(fā)新型氧化還原介質(zhì) 改善鋰硫電池緩慢的反應(yīng)動(dòng)力學(xué) 北京理工大學(xué)和清華大學(xué)的研究人員提出一種高效的氧化還原中介策略，有望推動(dòng)鋰硫電池的實(shí)際應(yīng)用。 2022-06-26 14:58
研究人員發(fā)現(xiàn)鋰離子電池正極能量損失的原因新研究表明，充放電時(shí)的工作電壓差異，導(dǎo)致能量效率低下。 2022-06-24 08:41	研究人員揭示一維納米結(jié)構(gòu)對鉀離子電池的影響鉀的天然儲(chǔ)量較多，而且具有與鋰相似的物理和化學(xué)特征。在大規(guī)模燃料電池應(yīng)用中，鉀離子電池（PIBs）被視為鋰電池的潛在替代品之一。 2022-06-03 11:53
IIT Madras研究人員開發(fā)出可替代鋰離子電池的鋅空氣電池據(jù)外媒報(bào)道，印度馬德拉斯理工學(xué)院的研究人員正在開發(fā)可機(jī)械充電的鋅空氣電池，以替代電動(dòng)汽車中使用的鋰離子電池。 2022-06-01 10:15	日本研究人員使用新復(fù)合聚合物粘合劑可提高鋰離子電池中硅陽極的性能據(jù)外媒報(bào)道，日本北陸先端科學(xué)技術(shù)大學(xué)院大學(xué)的研究人員使用一種用于硅顆粒的自修復(fù)復(fù)合聚合物粘合劑，提高了鋰離子電池中硅陽極的性能。 2022-05-24 09:08
GIST研究人員發(fā)現(xiàn)更安全的電動(dòng)汽車電池的關(guān)鍵據(jù)外媒報(bào)道，韓國光州科技研究院（Gwangju Institute of Science and Technology，GIST）的研究人員表示已經(jīng)發(fā)現(xiàn)了更安全的電動(dòng)汽車電池和儲(chǔ)能設(shè)備的關(guān)鍵。 2022-05-13 08:03	阿貢研究人員通過機(jī)器學(xué)習(xí)來快速預(yù)測電池壽命一塊電池可能要經(jīng)過數(shù)千次循環(huán)才會(huì)失效，這大概需要數(shù)年時(shí)間。通過這種方法，可以快速確定不同電池的性能。 2022-05-10 08:40
研究人員將非晶固體轉(zhuǎn)化為新型電池材料加快充電速度這種新電極在20 mA/g的充電速率下，可實(shí)現(xiàn)269 mAh/g的高儲(chǔ)鋰容量，更為重要的是，在1 A/g的高充電速率下，繼續(xù)保持191 mAh/g的高容量。 2022-05-08 18:24	研究人員從廚房香料中提取姜黃素或?qū)⑹谷剂想姵馗h(huán)保、更高效在大多數(shù)廚房里，都能找到姜黃這種香料，其中含有一種提取物，或?qū)⒂兄诖蛟旄踩⒏咝У娜剂想姵亍? 2022-04-20 09:23

專題

更多

電池制造工程師培訓(xùn)暨國內(nèi)電池行業(yè)職業(yè)等級評價(jià)（高級）班

中國電池工程師年會(huì)(2021CSBE)

相關(guān)新聞

研究人員發(fā)現(xiàn)新型固體電解質(zhì)成分使鈉電池更安全、成本更低

該研究團(tuán)隊(duì)發(fā)現(xiàn)了一種新的鈉離子基固體電解質(zhì)成分，可以實(shí)現(xiàn)電池超快充放電。

2022-08-26 08:56
中國研究人員開發(fā)新型氧化還原介質(zhì) 改善鋰硫電池緩慢的反應(yīng)動(dòng)力學(xué)

北京理工大學(xué)和清華大學(xué)的研究人員提出一種高效的氧化還原中介策略，有望推動(dòng)鋰硫電池的實(shí)際應(yīng)用。

2022-06-26 14:58
研究人員發(fā)現(xiàn)鋰離子電池正極能量損失的原因

新研究表明，充放電時(shí)的工作電壓差異，導(dǎo)致能量效率低下。

2022-06-24 08:41
研究人員揭示一維納米結(jié)構(gòu)對鉀離子電池的影響

鉀的天然儲(chǔ)量較多，而且具有與鋰相似的物理和化學(xué)特征。在大規(guī)模燃料電池應(yīng)用中，鉀離子電池（PIBs）被視為鋰電池的潛在替代品之一。

2022-06-03 11:53
IIT Madras研究人員開發(fā)出可替代鋰離子電池的鋅空氣電池

據(jù)外媒報(bào)道，印度馬德拉斯理工學(xué)院的研究人員正在開發(fā)可機(jī)械充電的鋅空氣電池，以替代電動(dòng)汽車中使用的鋰離子電池。

2022-06-01 10:15
日本研究人員使用新復(fù)合聚合物粘合劑可提高鋰離子電池中硅陽極的性能

據(jù)外媒報(bào)道，日本北陸先端科學(xué)技術(shù)大學(xué)院大學(xué)的研究人員使用一種用于硅顆粒的自修復(fù)復(fù)合聚合物粘合劑，提高了鋰離子電池中硅陽極的性能。

2022-05-24 09:08
GIST研究人員發(fā)現(xiàn)更安全的電動(dòng)汽車電池的關(guān)鍵

據(jù)外媒報(bào)道，韓國光州科技研究院（Gwangju Institute of Science and Technology，GIST）的研究人員表示已經(jīng)發(fā)現(xiàn)了更安全的電動(dòng)汽車電池和儲(chǔ)能設(shè)備的關(guān)鍵。

2022-05-13 08:03
阿貢研究人員通過機(jī)器學(xué)習(xí)來快速預(yù)測電池壽命

一塊電池可能要經(jīng)過數(shù)千次循環(huán)才會(huì)失效，這大概需要數(shù)年時(shí)間。通過這種方法，可以快速確定不同電池的性能。

2022-05-10 08:40

本月熱點(diǎn)

7月，我國動(dòng)力電池裝車量24.2GWh，同比增長114.2%

7月我國動(dòng)力電池產(chǎn)量共計(jì)47.2GWh，同比增長172.2%。

2022-08-11 17:56
一塊動(dòng)力電池的退役自述

成長與衰亡是事物發(fā)展的一般規(guī)律，作為一塊動(dòng)力電池，也要經(jīng)歷這一歷程，不提在汽車上的激情澎湃和馳騁如電，就退役之后的去向與用途，作一點(diǎn)簡單的自述，希望你傾聽。

2022-08-07 12:40
蜂巢短刀為何敢叫板比亞迪刀片電池？

2022年8月5日，蜂巢能源邀請媒體一行走進(jìn)蜂巢能源無錫全球鋰電創(chuàng)新中心，參觀了蜂巢能源試驗(yàn)中心、安全測試中心以及全固態(tài)實(shí)驗(yàn)室，并觀看了短刀的針刺測試。

2022-08-08 08:40
磷酸錳鐵鋰與磷酸鐵鋰對比有哪些優(yōu)缺點(diǎn)？

磷酸鐵鋰是一種鋰離子電池電極材料，化學(xué)式為LiFePO4（簡稱LFP），主要用于各種鋰離子電池。

2022-08-03 09:21
上半年全國鋰離子電池產(chǎn)量超過280GWh，同比增長150%

上半年全國鋰離子電池產(chǎn)量超過280GWh，同比增長150%，全行業(yè)收入突破4800億元。

2022-08-04 08:25
汽車制造商的升級版電池計(jì)劃

原材料成本增加、供應(yīng)緊缺打亂了車企的電池計(jì)劃。

2022-08-16 08:54
國軒高科半固態(tài)電池年底裝車量產(chǎn) 實(shí)現(xiàn)單次充電續(xù)航1000km

國軒高科近日在互動(dòng)平臺(tái)透露，公司的半固態(tài)電池，單體能量密度達(dá)360Wh/kg，配套車型的電池包電量達(dá)160KWh，續(xù)航里程超過1000km。

2022-08-07 10:36
投資80億元磷酸鐵鋰新能源材料項(xiàng)目開工

8月2日上午，廣西省河池市2022年第三季度重大項(xiàng)目集中開（竣）工暨桐昆集團(tuán)廣西佑燦磷酸鐵鋰新能源材料項(xiàng)目開工儀式在大任產(chǎn)業(yè)園區(qū)舉行。

2022-08-05 10:27

歡迎投稿

聯(lián)系人：王女士
Email：cbcu#m.69gh.com
發(fā)送郵件時(shí)用@替換#
電話：010-56284224

在線投稿
